        怡合达自营 经济型 调速阀 S款 按下锁定式 T型接头 快插型

        条件筛选：

        主体材质 黄铜+PBT
        形状 T型接头
        款式 S款
        工作温度 -5-60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 自锁式调速阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            主体 螺纹部 压帽部
            XZL31 按下锁定式 T型接头 黄铜+PBT 黄铜 POM 镀镍

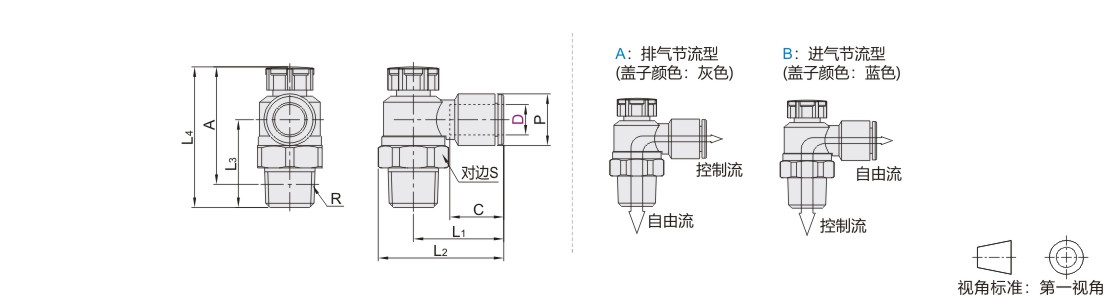

            参数图



            选型表

            型号 公称
            型号            		 进气方向 R S P L1 L2 L3 L4 A C 重量
            (g)
            代码 D 解锁 锁定 解锁 锁定
            XZL31 4 M5 A
            (排气节流)
            B
            (进气节流)            		 M5 9 8.2 17.2 21.7 16.9 26.5 25.4 23.5 22.4 13.3 5
            1 R1/8 13 19.1 26.2 19.1 30.6 29.2 27.5 26.1 9
            2 R1/4 17 20.9 30.2 22.6 36.6 35 31.1 29.5 18
            6 M5 M5 9 10.4 18.6 23.1 16.5 26.5 25.4 23.5 22.4 6
            1 R1/8 13 19.1 26.2 19.1 30.6 29.2 27.5 26.1 10
            2 R1/4 17 23.4 32.7 22.6 36.6 35 31.1 29.5 18
            3 R3/8 19 21.8 32.1 28.7 42.3 40.7 37.1 35.5 31
            8 1 R1/8 13 13.2 22.4 29.5 19.1 30.6 29.2 27.5 26.1 14.2 11
            2 R1/4 17 23.9 33.2 22.6 36.6 35 31.1 29.5 19
            3 R3/8 19 22.7 33 28.7 42.3 40.7 37.1 35.5 31
            10 1 R1/8 13 19.5 25.3 32.4 19.1 30.6 29.2 27.5 26.1 15.6 12
            2 R1/4 17 26.9 36.2 22.6 36.6 35 31.1 29.5 20
            3 R3/8 19 26.7 37 28 42.3 40.7 37.1 35.5 32
            4 R1/2 24 27.4 40.3 36.2 50.8 49.2 43.7 42.1 54
            12 3 R3/8 19 18.5 29.7 40 26.8 42.3 40.7 37.1 35.5 17 34
            4 R1/2 24 30.8 43.7 35.1 50.8 49.2 43.7 42.1 56
