代码
参数选型
主体材质
允许流体
密封材质
工作温度
产品选型
D
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 调速阀 标准型 PP型 直管接头型 无螺纹 快插型
条件筛选：
性价比 精密型
形状 直管接头型
工作压力(MPa) 0.1~0.9
接管类型 快插型
连接类型 无螺纹
种类筛选 调速阀
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
|
| J-XZC03 | 直管接头型 |
标准型 | PBT |
| J-XZC04 | PP型 | PP | |

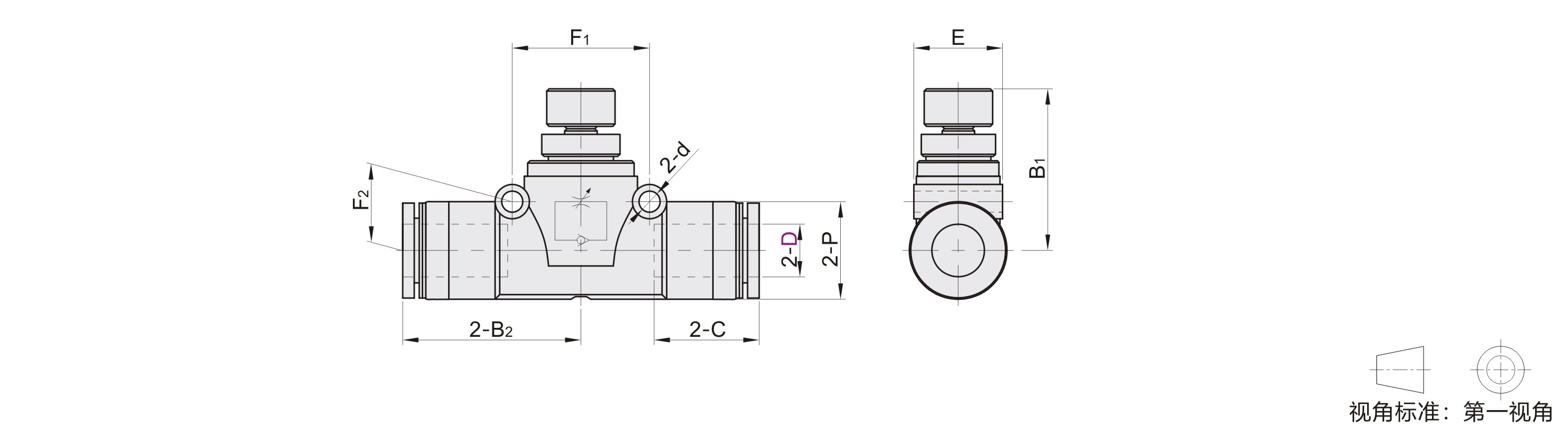

参数图
J-XZC03
| 型号 | B1 | B2 | P | E | C | d | F1 | F2 | 重量 (g) |
|||||||||||||||||||||||||||||||||||||
| 代码 | D | min | max | |||||||||||||||||||||||||||||||||||||||||||
| J-XZC03 | 4 | 18.6 | 21 | 21 | 10 | 10.5 | 14.9 | 3.2 | 12.7 | 4.8 | 8.9 | |||||||||||||||||||||||||||||||||||
| 6 | 21.6 | 25.4 | 24.4 | 12.5 | 13.1 | 17 | 14.8 | 6.2 | 14 | |||||||||||||||||||||||||||||||||||||
| 8 | 24.9 | 28.5 | 28 | 14.8 | 15.4 | 18.1 | 18.2 | 7.2 | 25 | |||||||||||||||||||||||||||||||||||||
| 10 | 28.9 | 32.6 | 31.8 | 18.2 | 19.7 | 20.2 | 4.2 | 22.2 | 8.7 | 46 | ||||||||||||||||||||||||||||||||||||
| 12 | 31.5 | 35.2 | 36.9 | 21.2 | 22.7 | 23.4 | 25.7 | 10.2 | 65 | |||||||||||||||||||||||||||||||||||||
J-XZC04
| 型号 | B1 | B2 | P | E | C | d | F1 | F2 | 重量 (g) |
|||||||||||||||||||||||||||||||||||||
| 代码 | D | min | max | |||||||||||||||||||||||||||||||||||||||||||
| J-XZC04 | 4 | 18.6 | 21 | 21.1 | 10 | 10.5 | 15 | 3.2 | 12.7 | 4.8 | 7.9 | |||||||||||||||||||||||||||||||||||
| 6 | 21.5 | 25.3 | 24.6 | 12.5 | 13 | 17.1 | 14.8 | 6.2 | 13 | |||||||||||||||||||||||||||||||||||||
| 8 | 24.9 | 28.6 | 28 | 14.8 | 15.4 | 18.1 | 18.2 | 7.2 | 23 | |||||||||||||||||||||||||||||||||||||
| 10 | 28.9 | 32.7 | 32 | 18.2 | 19.7 | 20.4 | 4.2 | 22.2 | 8.7 | 42 | ||||||||||||||||||||||||||||||||||||
| 12 | 31.5 | 35.2 | 37.1 | 21.2 | 22.7 | 23.6 | 25.7 | 10.2 | 58 | |||||||||||||||||||||||||||||||||||||
-
