      产品选型

      D

      阀体规格

      图片仅供参考，请以已选的规格为准

        怡合达自营 经济型 调速阀 S款 按下锁定式 管道型直接头 快插型（等径）

        条件筛选：

        主体材质 PBT
        形状 管道型直接头
        款式 S款
        工作温度 -5-60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型（等径）
        连接类型 无螺纹
        种类筛选 自锁式调速阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            主体 压帽部
            XZL33 按下锁定式 管道型直接头 PBT POM

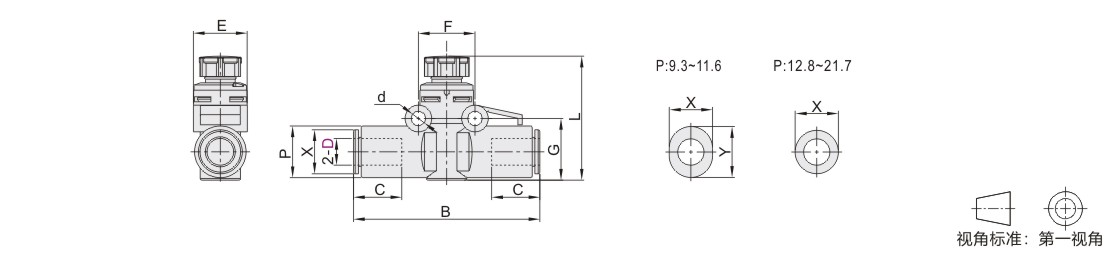

            参数图



            选型表

            型号    阀体
               规格            		     P X Y d B G L F E C 重量
            (g)
            代码 D     Max.     Min.
            XZL33 4 100 9.3 7.7 10 3.3 37.6 11.8 24.1 23 11 10.1 13.5 4
            200 41.3 13.4 31.4 30 12.6 12.3 6.1
            6 100 11.6 9.7 12 40.1 12.8 25.1 24 11 5
            200 43.1 13.4 31.4 30 12.6 6.9
            205 12.8 11.5 4.3 52 17.2 36.2 34.6 17 16.1 11.8
            300 13.2 57.8 21.7 42.9 41.3 22 20.5 18.1
            8 205 15.2 13.5 — 56 18.1 37.1 35.5 17 16.1 14.6 13.8
            300 63.8 21.7 42.9 41.3 22 20.5 20
            10 300 18.5 16.5 68.6 16.4 24.8
            400 74.7 23.7 51.3 49.7 28 26.2 36.3
            12 300 20.9 18.5 73.8 22.8 44 42.4 22 22.1 18.4 29.1
            400 21.7 79.1 23.7 51.3 49.7 28 26.2 42
