        怡合达自营 精密型  快拧接头 隔板直接头 内螺纹 黄铜材质 快拧型

        条件筛选：

        性价比 精密型
        主体材质 黄铜
        形状 隔板直接头
        工作温度 -50~300℃
        允许流体 空气、水、其他
        工作压力(MPa) -0.1~40
        接管类型 快拧型
        连接类型 内螺纹
        种类筛选 防火花快拧接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            J-XYV80 内螺纹 隔板直接头 黄铜

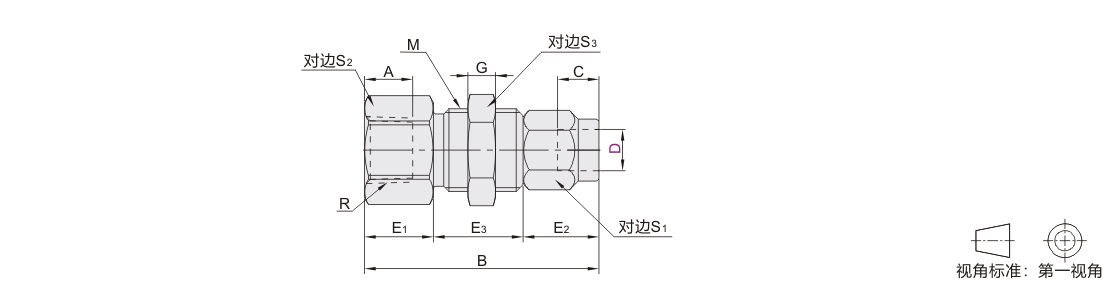

            参数图



            选型表

            型号 公称
            型号            		 适用软管
            内径            		 R A M B E1 E2 E3 G C S1 S2 S3 有效断面积
            (mm²)            		 重量
            (g)
            代码 管外径D
            J-XYV80 4 1 2.5 Rc1/8 7 M10×1 32.5 10 10.5 12 3 5.5 8 14 12 1 20
            2 Rc1/4 9.5 35.5 13 17 27
            6 1 4 Rc1/8 7 M12×1 34 10 11 13 4 6 10 14 14 5.5 25
            2 Rc1/4 9.5 37 13 17 32
            8 1 6 Rc1/8 7 M14×1 35 10 39
            2 Rc1/4 9.5 38 13 12 7 12 17 15 38
            3 Rc3/8 10.5 40 15 21 50
            10 2 7.5 Rc1/4 9.5 40.8 13 74
            3 Rc3/8 10.5 M18×1 42.8 15 14.8 9 16 22 21 68
            4 Rc1/2 13 45.8 18 27 97
