        标准型 全不锈钢快拧接头 内螺纹 直接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        形状 直接头
        工作温度 -5~200℃
        允许流体 空气、水
        工作压力(MPa) -0.1~1.2
        接管类型 快拧型
        连接类型 内螺纹
        种类筛选 全不锈钢快拧接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            XES81 内螺纹 直接头 SUS316
            XES84 SUS304

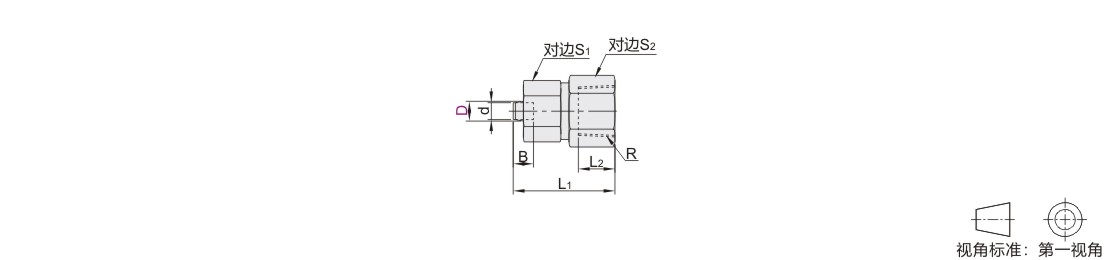

            参数图



            选型表

            型号
            		 公称型号
            		 d
            适用软管内径
            		 R
            		 L1
            		 L2
            		 S1
            		 S2 B
            代码 D管外径
            (SUS316)
            XES81

            (SUS304)
            XES84            		 4  M5 2.5  M5 14.5  5  8 8  4
            1  Rc1/8 17.5  8  12
            6  M5 4  M5 18.5  5  12     6
            1  Rc1/8 21.5  8
            2  Rc1/4 23.5  10  17
            3  Rc3/8 24.5  11  19
            8  1  6  Rc1/8 22  8  14  14  6.5
            2  Rc1/4 24  10  17
            3  Rc3/8 25  11  19
            4  Rc1/2 27  13  24
            10  1  8  Rc1/8 24  8  17 17  7.5
            2  Rc1/4 26  10
            3  Rc3/8 27  11  19
            4  Rc1/2 29  13  24
            12  2  10  Rc1/4 28  10  19 19 10
            3  Rc3/8 29  11
            4  Rc1/2 31  13  24
            16  3  13 Rc3/8 34  11       22   22  12
            4  Rc1/2 36  13  24
