标准型 全不锈钢快拧接头 外螺纹 S款 弯接头
品牌名称：
怡合达
条件筛选：
性价比 标准型
形状 弯接头
款式 S款
工作温度 -5~200℃
允许流体 空气、水
工作压力(MPa) -0.1~1.2
接管类型 快拧型
连接类型 外螺纹
种类筛选 全不锈钢快拧接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |||
| 主体 | 密封圈 | ||||
| XES91 | S款 | 外螺纹 | 弯接头 | SUS316 | 氟化橡胶 |
| XES94 | SUS304 | ||||
安装时可360°旋转方向。

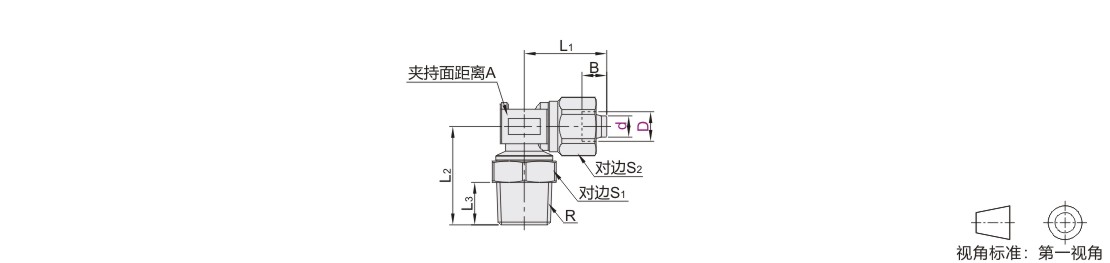

参数图
选型表
| 型号 |
d 适用软 管内径 |
公称 型号 |
R |
L1 |
L2 |
L3 |
A |
S1 |
S2 |
B |
|
| 代码 | D 管外径 |
||||||||||
| (SUS316) XES91 (SUS304) XES94 |
4 | 2.5 | 1 | R1/8 | 14.5 | 16.1 | 8 | 7 | 10 | 8 | 4.5 |
| 2 | R1/4 | 19.9 | 9 | 14 | |||||||
| 6 | 4 | 1 | R1/8 | 15.5 | 18.5 | 8 | 9 | 12 | 10 | 6 | |
| 2 | R1/4 | 20 | 9 | 14 | |||||||
| 3 | R3/8 | 21.5 | 10 | 17 | |||||||
| 4 | R1/2 | 23 | 11.5 | 22 | |||||||
| 8 | 6 | 1 | R1/8 | 17.7 | 21 | 8 | 11 | 12 | 14 | 6.5 | |
| 2 | R1/4 | 22.5 | 9 | 14 | |||||||
| 3 | R3/8 | 24 | 10 | 17 | |||||||
| 4 | R1/2 | 25.5 | 11.5 | 22 | |||||||
| 10 | 6.5 | 1 | R1/8 | 21 | 26 | 8 | 14 | 14 | 15 | 6.9 | |
| 2 | R1/4 | 23.3 | 9 | ||||||||
| 3 | R3/8 | 24.8 | 10 | 17 | |||||||
| 4 | R1/2 | 26.3 | 11.5 | 22 | |||||||
| 8 | 1 | R1/8 | 20.5 | 26 | 8 | 14 | |||||
| 2 | R1/4 | 23.3 | 9 | ||||||||
| 型号 |
d 适用软 管内径 |
公称 型号 |
R |
L1 |
L2 |
L3 |
A |
S1 |
S2 |
B |
|
| 代码 | D 管外径 |
||||||||||
| (SUS316) XES91 (SUS304) XES94 |
10 | 8 | 3 | R3/8 | 20.5 | 24.8 | 10 | 14 | 17 | 15 | 6.9 |
| 4 | R1/2 | 26.3 | 11.5 | 22 | |||||||
| 12 | 8 | 2 | R1/4 | 21.5 | 24.5 | 9 | 15.8 | 17 | 17 | 7.5 | |
| 3 | R3/8 | 26 | 10 | ||||||||
| 4 | R1/2 | 27.5 | 11.5 | 22 | |||||||
| 9 | 2 | R1/4 | 24.5 | 9 | 17 | ||||||
| 3 | R3/8 | 26 | 10 | ||||||||
| 4 | R1/2 | 27.5 | 11.5 | 22 | |||||||
| 10 | 2 | R1/4 | 24.5 | 9 | 17 | ||||||
| 3 | R3/8 | 26 | 10 | ||||||||
| 4 | R1/2 | 27.5 | 11.5 | 22 | |||||||
| 16 | 12 | 3 | R3/8 | 27 | 29.5 | 10 | 22 | 9 | |||
| 4 | R1/2 | 33.5 | 11.5 | 20 | |||||||
| 13 | 3 | R3/8 | 29.5 | 10 | |||||||
| 4 | R1/2 | 33.5 | 11.5 | ||||||||
-
