        标准型 全不锈钢快拧接头 等径 T型三通接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        形状 T型三通接头
        工作温度 -5~200℃
        允许流体 空气、水
        工作压力(MPa) -0.1~1.2
        接管类型 快拧型
        连接类型 等径
        种类筛选 全不锈钢快拧接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            XES41 等径 T型三通接头 SUS316
            XES44 SUS304

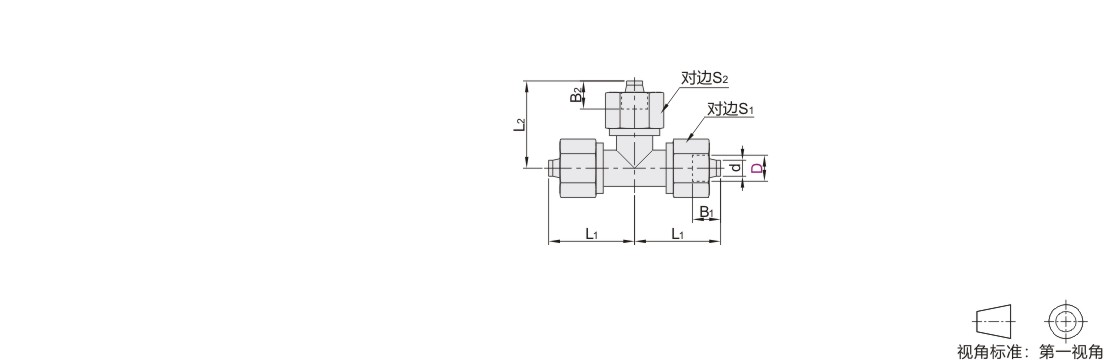

            参数图



            选型表

            型号
            		 d
             适用软
             管内径
            		    B1
            		   B2
            		   L1
            		  L2
            		   S1

             S2
            代码 D管外径

            (SUS316)
            XES41


            (SUS304)
            XES44

            		  4       2.5   4    4   14   14     8    8
             6    4   6    6  20.4  20.4   12  12
             8    6      6.5      6.5  21.7  21.7  14  14
            10    8      7.5      7.5  24.9  24.9   17  17
            12  10   10  10  29.1  29.1   19  19
            16  13   12  12  33.1  33.1  22  22
