        标准型 全不锈钢快拧接头 异径 外六角直管接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        形状 外六角直管接头
        工作温度 -5~200℃
        允许流体 空气、水
        工作压力(MPa) -0.1~1.2
        接管类型 快拧型
        连接类型 异径
        种类筛选 全不锈钢快拧接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质
            XES61 异径 外六角直管接头   SUS316
            XES64 SUS304

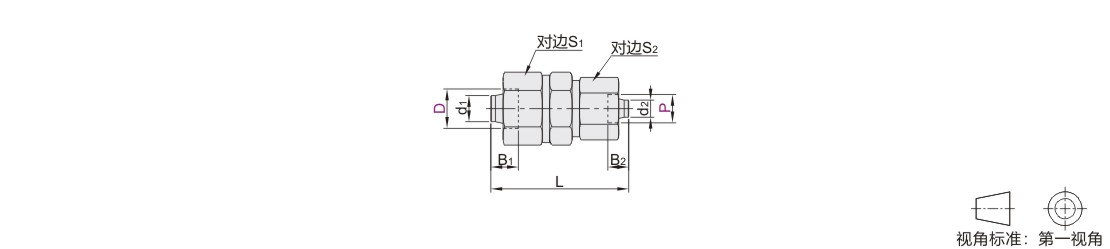

            参数图



            选型表

            型号
            		 适用软管内径
            		 L
            		 S1
            		 S2
            		 B1
            		 B2
            代码 D管外径 P管外径 d1 d2

            (SUS316)
            XES61

            (SUS304)
            XES64

            		 6 4 4 2.5 26 12 8 6 4
            8  6 26.5 14 6.5
            6 4 30.5 12 6
            10 8 31.5 17 7.5
            8 6 32 14 6.5
            12 10 36 19 10
            10 8 38 17 7.5
            16 12 13 10 45.5 22 19 12 10
