        标准型 全不锈钢快拧接头 异径 T型三通接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        形状 T型三通接头
        工作温度 -5~200℃
        允许流体 空气、水
        工作压力(MPa) -0.1~1.2
        接管类型 快拧型
        连接类型 异径
        种类筛选 全不锈钢快拧接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            XES71 异径 T型三通接头 SUS316
            XES74 SUS304

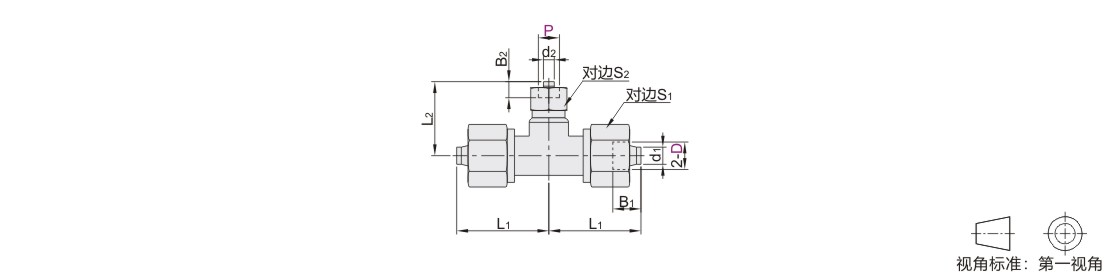

            参数图



            选型表

            型号
            		 适用软管内径
            		 L1
            		 L2
            		 S1
            		 S2
            		 B1
            		 B2
            代码 D管外径 P管外径 d1      d2

            (SUS316)
            XES71


            (SUS304            )
            XES74

            		  6   4  4   2.5    20.4  16.4  12  8 6   4
             8  6    21.7  17.2    14  6.5
             6   4 21.2    12  6
            10  8  24.9  23.1  17    7.5
             8  6 23.6    14     6.5
            12  10   29.1 25.5    19 10
            10    8  27.5  17       7.5
            16  12  13  10  33.1  29.1  22  19  12  10
