        标准型 全铜快拧接头 外螺纹 直接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        主体材质 黄铜
        形状 直接头
        工作温度 -5~100℃
        允许流体 空气、水
        工作压力(MPa) -0.1~1.2
        接管类型 快拧型
        连接类型 外螺纹
        种类筛选 全铜快拧接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            XYV01 外螺纹 直接头 黄铜
            		 镀镍

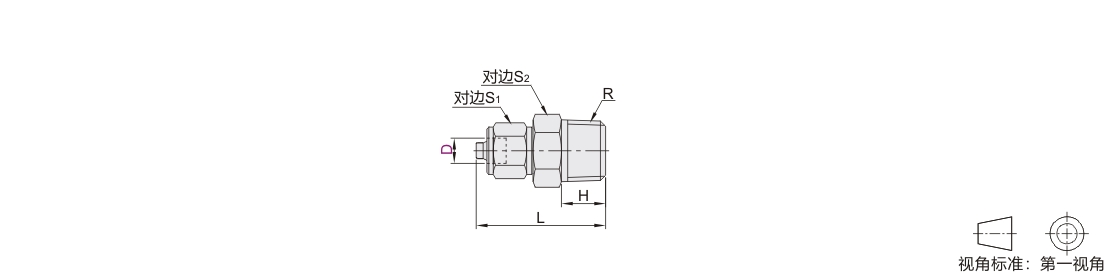

            参数图



            选型表

            型号 公称
            型号            		 适用软管 R L S1 S2 H
            代码 D管外径 内径
            XYV01 4 1 2.5 R1/8 20.5 8 10 7
            2 R1/4 22.5 14 9
            6 1 4 R1/8 22 10 10 7
            2 R1/4 24 14 9
            3 R3/8 24.5 17 9.5
            4 R1/2 26.5 21 11.5
            8 1 5 R1/8 25.5 13 13 8
            2 R1/4 27 14 9
            3 R3/8 17 9.5
            4 R1/2 29.5 21 11.5
            10 1 6.5 R1/8 25.7 15 14 7
            2 R1/4 27.6 9
            3 R3/8 17 9.5
            4 R1/2 30.2 21 11.5
            12 1 8 R1/8 27.5 17 17 7
            2 R1/4 29.5 16 10
            3 R3/8 30.5 17 9.5
            4 R1/2 31.5 21 11.5
            16 3 12 R3/8 33 22 10
            4 R1/2 34.5 11.5
