      D

      公称型号

      查看大图

      图片仅供参考，请以已选的规格为准

        标准型 全铜快拧接头 外螺纹 弯接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        主体材质 黄铜
        形状 弯接头
        工作温度 -5~100℃
        允许流体 空气、水
        密封材质 NBR
        工作压力(MPa) -0.1~1.2
        接管类型 快拧型
        连接类型 外螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 密封圈
            		 主体
            XYV21 外螺纹 弯接头 黄铜
            		 NBR 镀镍



            安装时可360°旋转方向。

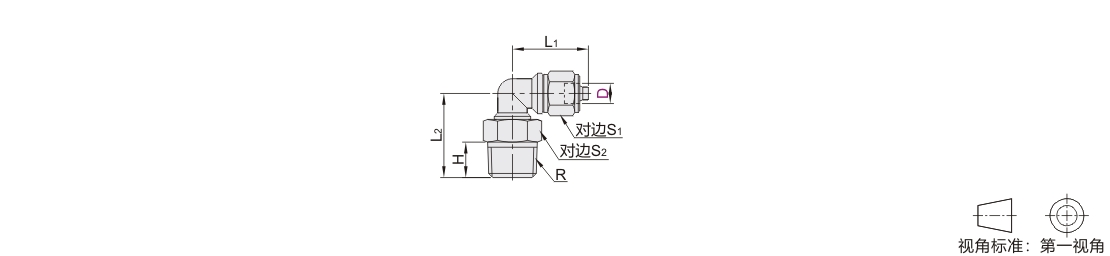

            参数图



            选型表

            型号
            		 公称
            型号
            		 适用软管
            内径
            		 R
            		 L1
            		 L2
            		 S1
            		 S2
            		 H
            代码 D管外径
            XYV21 4 1 2.5 R1/8 16 16.5 8 10 7
            2 R1/4 15 18.5 14 9
            6 1 4 R1/8 19 20 10 12 7
            2 R1/4 22 14 9
            3 R3/8 17 9.5
            4 R1/2 24 21 11.5
            8 1 5 R1/8 23 20 13 12 7
            2 R1/4 22 14 9
            3 R3/8 23 17 9.5
            4 R1/2 25 21 11.5
            10 1 6.5 R1/8 24 21.5 15 12 7
            2 R1/4 23.5 14 9
            3 R3/8 24.5 17 9.5
            4 R1/2 26.5 21 11.5
            12 1 8 R1/8 26 25 17 14 7
            2 R1/4 27 9
            3 R3/8 17 9.5
            4 R1/2 29 21 11.5
            16 3 12 R3/8 32.5 30 21 9.5
            4 R1/2 32 22 11.5
