怡合达自营 精密型 橡皮管用快拧接头 直接头 弯接头 外螺纹 SUS316材质 快拧型
品牌名称：
怡合达
条件筛选：
性价比 精密型
类型 常规型
主体材质 SUS316
工作温度 -50~400℃
允许流体 空气、水、其他
工作压力(MPa) -0.1~40
接管类型 快拧型
连接类型 外螺纹
种类筛选 高温防腐型快拧接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| J-XYS01 | 外螺纹 | 直接头 | SUS316 |
| J-XYS21 | 弯接头 | ||

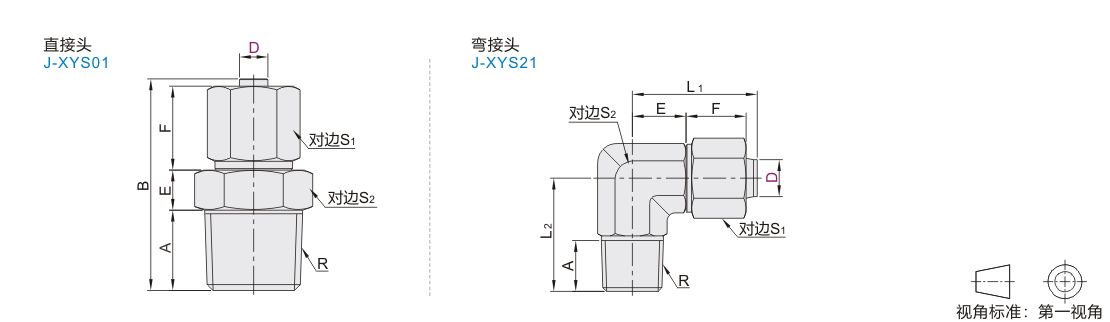

参数图
直接头
| 型号 | 公称型号 | 接管内径 | R | A | B | E | F | S1 | S2 | |
| 代码 | 管外径D | |||||||||
| J-XYS01 | 4 | 1 | 2.5 | R1/8 | 8 | 25.2 | 5.5 | 11 | 10 | 11 |
| 2 | R1/4 | 11 | 28 | 5 | 14 | |||||
| 6 | 1 | 4 | R1/8 | 8 | 26 | 5.5 | 11.5 | 11 | 11 | |
| 2 | R1/4 | 11 | 29 | 14 | ||||||
| 8 | 1 | 6 | R1/8 | 8 | 27.5 | 12.5 | 13 | 13 | ||
| 2 | R1/4 | 11 | 30.5 | 14 | ||||||
| 3 | R3/8 | 11 | 17 | |||||||
| 10 | 1 | 8 | R1/8 | 8 | 28.5 | 13.8 | 15 | 15 | ||
| 2 | R1/4 | 11 | 31.5 | |||||||
| 3 | R3/8 | 11 | 17 | |||||||
| 4 | R1/2 | 15 | 36 | 6 | 22 | |||||
| 12 | 2 | 10 | R1/4 | 11 | 31.5 | 5.5 | 14 | 17 | 17 | |
| 3 | R3/8 | 11 | ||||||||
| 4 | R1/2 | 15 | 36 | 6 | 22 | |||||
弯接头
| 型号 | 公称型号 | 接管内径 | R | A | E | F | S1 | S2 | L1 | L2 | |
| 代码 | 管外径D | ||||||||||
| J-XYS21 | 6 | 1 | 4 | R1/8 | 8 | 8.1 | 11.5 | 11 | 9 | 21.5 | 16.5 |
| 2 | 4 | R1/4 | 11 | 19.4 | |||||||
| 8 | 1 | 6 | R1/8 | 8 | 9.6 | 12.5 | 13 | 11 | 24 | 18 | |
| 2 | 6 | R1/4 | 11 | 22 | |||||||
| 3 | 6 | R3/8 | 11.6 | 13 | 26 | 24 | |||||
| 10 | 2 | 8 | R1/4 | 13.8 | 15 | 27 | 23.5 | ||||
| 3 | 8 | R3/8 | |||||||||
| 4 | 8 | R1/2 | 15 | 12.8 | 16 | 28.2 | 29.1 | ||||
| 12 | 2 | 10 | R1/4 | 11 | 14.2 | 14 | 17 | 29 | 24.5 | ||
| 3 | 10 | R3/8 | 24.7 | ||||||||
| 4 | 10 | R1/2 | 15 | 29.1 | |||||||
-
