        怡合达自营 精密型  调压阀 弯管安装量表 外螺纹 快插型

        条件筛选：

        性价比 精密型
        主体材质 PBT
        形状 弯管安装量表接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) 0~0.9
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 迷你型调压阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 螺纹部 脱离环部
            J-XZH51 外螺纹
            		 弯管安装量表 PBT
            		 黄铜 POM
            		 镀镍

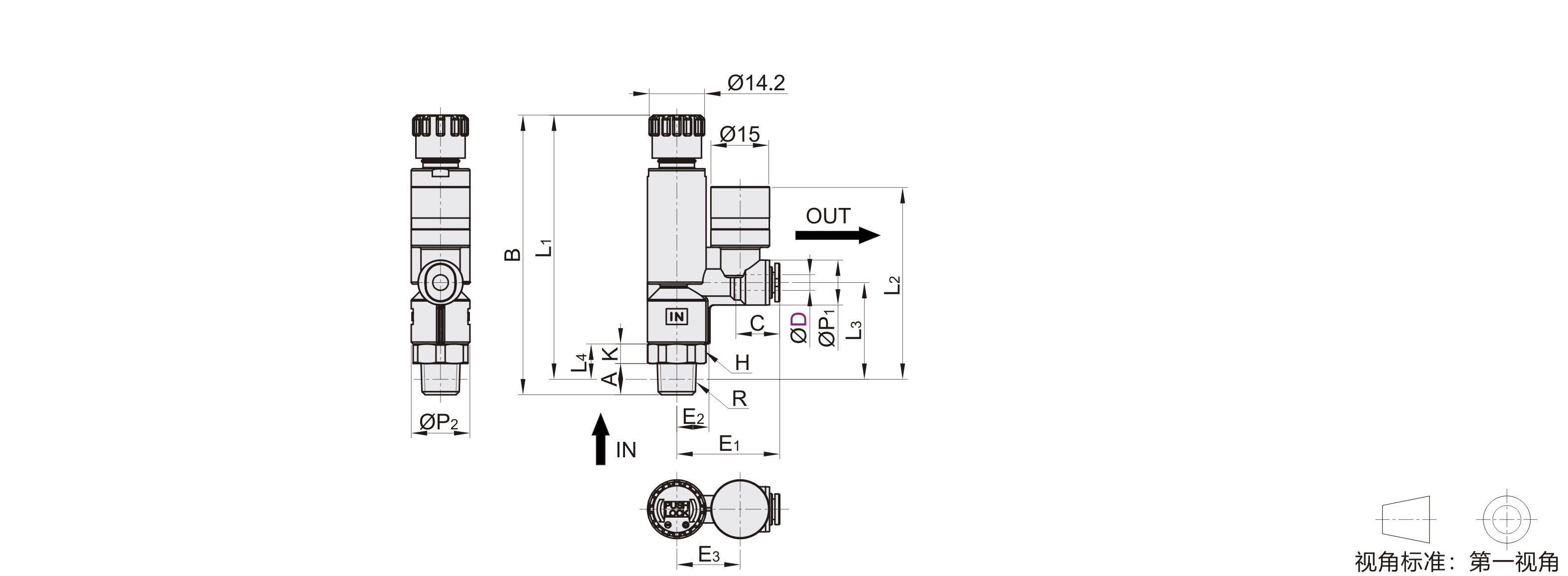

            参数图



            选型表

            型号
            		 公称
            型号
            		 R A B L1 L2 L3 L4 P1 P2 C E1 E2 E3 H K 重量
            (g)
            代码 D max min max min
            J-XZH51 4 M5 M5 3 70 67.4 67 64.4 48.7 24.2 8.5 11.5 15 11 26.3 8.5 16.2 14 6 29
            1 R1/8 8 71.5 68.9 67.5 64.9 49.2 24.7 9 5
            6 M5 M5 3 70 67.4 67 64.4 48.7 24.2 8.5 11.6 26.7 6
            1 R1/8 8 71.5 68.9 67.5 64.9 49.2 24.7 9 5
            2 R1/4 11 78.2 75.6 72.2 69.6 56.3 29 11 15.5 19 17 29.95 10.5 17.7 17 6 49
            8 1 R1/8 8 71.5 68.9 67.5 64.9 52 24.7 9 15 18.1 28.4 8.5 16.2 14 5 31
            2 R1/4 11 78.2 75.6 72.2 69.6 56.3 29 11 19 29.9 10.5 17.7 17 6 49
