        标准型 全不锈钢接头 外螺纹异径·直接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        主体材质 SUS304
        形状 直接头
        允许流体 空气、水、油、其他
        工作压力(MPa) 20
        接管类型 异径型
        连接类型 外螺纹
        种类筛选 全不锈钢接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质

            工作压力(MPa)

            		 允许流体
            XZQ21 外螺纹异径 直接头 SUS304 20 空气、水、其他



            M5的最高使用压力为1Mpa以下。
            M5的外螺纹侧带有尼龙垫圈。

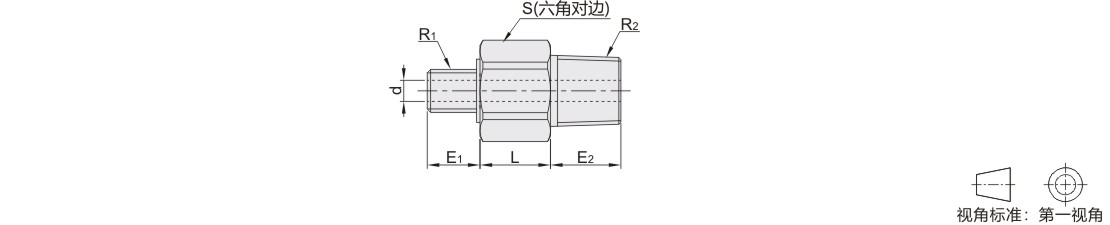

            参数图



            选型表

            型号
            		 R1
            		 R2
            		 L
            		 六角对边
            S
            		 E1
            		 E2
            		 d
            代码 公称型号
            XZQ21 01M5 R1/8 M5 10 13 10  7.5 3
            0102 R1/4 17 12 4.5
            02M5 R1/4 M5 12  7.5 3
            0201 R1/8 10 4.5
            0203 R3/8 19 13 6.5
            0302 R3/8 R1/4 13 12
            0304 R1/2 24 17 9
            0403 R1/2 R3/8 17 13
