        怡合达自营 经济型  全不锈钢接头 直接头 外螺纹异径 变径型 SUS304材质

        品牌名称：

        怡合达

        条件筛选：

        主体材质 SUS304
        形状 直接头
        允许流体 空气、水、油、其他
        工作压力(MPa) 3
        接管类型 变径型
        连接类型 外螺纹

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            国标 相当
            XZQ01 外螺纹变径 直接头 0Cr18Ni9 SUS304



            技术参数

            最高工作压力（MPa） 3
            使用流体  脉动水·静流水/
                空气/蒸气/燃气/油

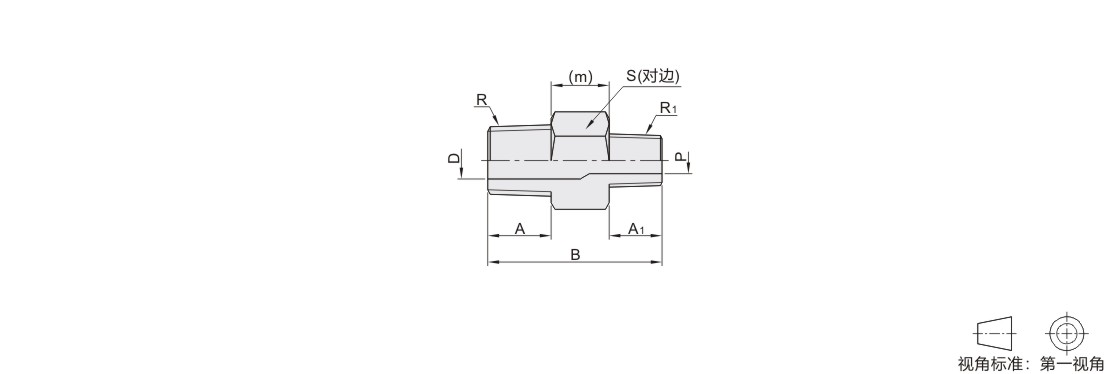

            参数图



            选型表

            型号
            		 R
            		 R1
            		 A
            		 A1
            		 B
            		 D
            		 P
            		 S
            		 m
            代码 公称型号
            XZQ01 0201 R1/4 R1/8 13.4 10.4 29.8      7.7  5.5 15 6
            0302 R3/8 R1/4 14.5 13 34.5 11.2  8 18 7
            0402 R1/2 R1/4 16.5 37.5 15 22 8
            0403 R1/2 R3/8 16.4 14 38.4 15 11.5
            0603 R3/4 R3/8 17 16 41 20.5 12 28
            0604 R3/4 R1/2 17.5 15.5 42 15 9
            0806 R1 R3/4 19 17.5 47 26 20 36  10.5
