      产品选型

      D

      适用软管内径

      查看大图

      图片仅供参考，请以已选的规格为准

        经济型 卡套接头 宝塔型·直接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        主体材质 SUS316
        形状 直接头
        工作温度 -40~200℃
        允许流体 空气、水、油
        工作压力(MPa) 20
        接管类型 卡套型+宝塔型
        连接类型 无螺纹
        种类筛选 卡套接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            XZY34 宝塔型 直接头 SUS316

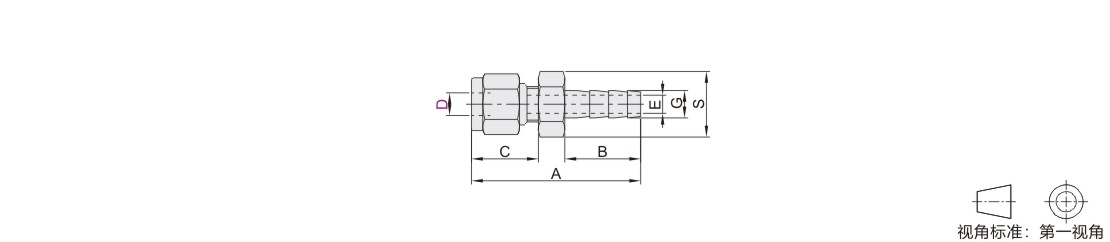

            参数图



            选型表

            型号
            		 适用软管内径
            		 A
            		 B
            		 C
            		 E
            		 G
            		 六角对边
            S
            代码 D
            XZY34 6 6 44.9 20.1 17.8 4.8  7.27 12
            6.35(1/4") 6
            8 46.8 22.1 6 9
            8 8 47.8 18.7 14
            12.7(1/2") 49.5 23.8 6.4 15.12 17
            9.53(3/8") 6 46.2 20.1 19.6 4.8     7.27 16
            8 48.2 22.1 6 9
            12 12.7(1/2") 55.1 23.8 22.8 9.7 15.12 22
