        经济型 卡套接头 内螺纹 隔板接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        主体材质 SUS316
        形状 隔板接头
        工作温度 -40~200℃
        允许流体 空气、水、油
        工作压力(MPa) 20
        接管类型 卡套型
        连接类型 内螺纹
        种类筛选 卡套接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            XZY04 内螺纹 隔板接头 SUS316

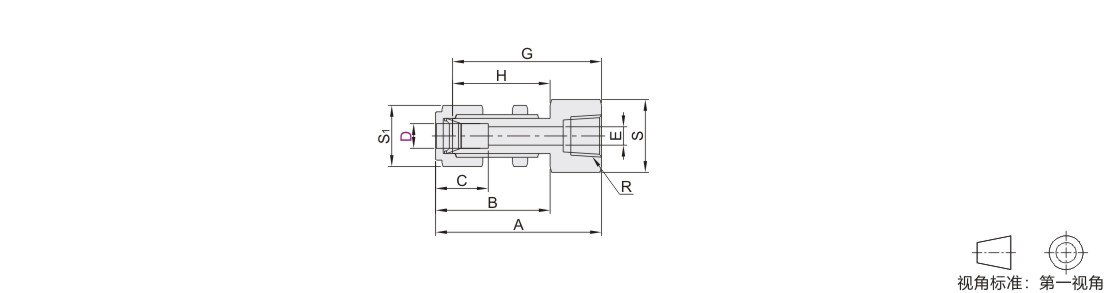

            参数图



            选型表

            型号
            		 公称型号
            		 R
            		 A
            		   B
            		 C
            		 E
            		 G
            		 H
            		 六角对边
            S
            		 六角对边
            S1
            		 面板孔尺寸
            		 面板厚度
            代码 D
            XZY04 3.18( 1/8") 1  Rc1/8 45.6  24.6  14  2.4  38.1  24.2  14  12  8.3  11.2
            6  1  47.4  26.2  15.8  4.8  39.6  26.2  16  14  11.5 10.2
            2  Rc1/4 52.2  44.4  19
            6.35( 1/4") 1  Rc1/8 47.4  39.6  16
            2  Rc1/4 52.2  44.4  19
            8  2  Rc1/4 54.4  16.7  6.4  46.7  28.2  16  13.1  11.2
            9.53(3/8") 2  Rc1/4 55.4  29.5  19.6  7.7  47.8  29.5  17 14.7
            3  Rc3/8 57  7.9  49.4  22
            10  4  Rc1/2 61.6  29.4  7.8    54.01  29.4  27  19  16.3
            12  4  Rc1/2 67.2  31.8  23.8  9.5  56.4  31.8  22  19.5  12.7
            12.7( 1/2") 3  Rc3/8 61.8  23.4  10.4  51.6  24
            4  Rc1/2 66.6  56.4  27
