        经济型 卡套接头 外螺纹 隔板接头

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        主体材质 SUS316
        形状 隔板接头
        工作温度 -40~200℃
        允许流体 空气、水、油
        工作压力(MPa) 20
        接管类型 卡套型
        连接类型 外螺纹
        种类筛选 卡套接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质
            XZY09  外螺纹 隔板接头 SUS316

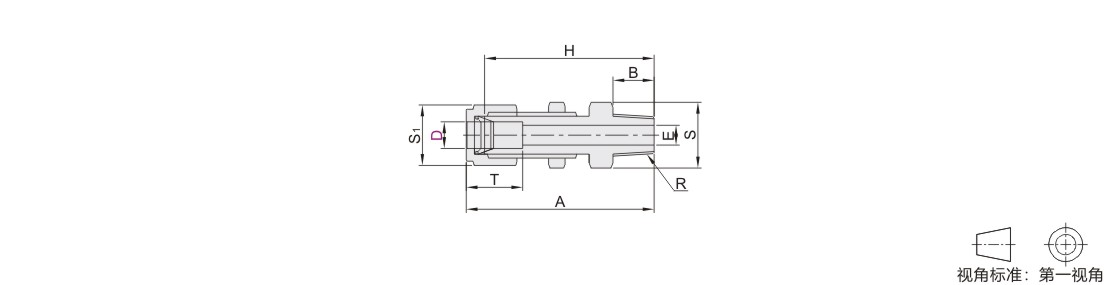

            参数图



            选型表

            型号
            		 公称型号
            		 R
            		 A
            		 B
            		 T
            		 E
            		 六角对边
            S
            		 六角对边
            S1
            		 H
            		 面板孔尺寸
            		 面板厚度
            代码 D
            XZY09 6 1 R1/8 49.8 10 15.8 4.8 16 14 42 11.5 11.2
            2 R1/4 53.8 14 46
            3 R3/8 17
            4 R1/2 61.8 19 22 54
            6.35(1/4") 1 R1/8 49.8 10 16 42
            2 R1/4 53.8 14 46
            3 R3/8 17
            4 R1/2 51.8 19 22 54
            8 1 R1/8 52.1 10 16.7 6.4 16 16 44.4 13.1
            2 R1/4 56.7 14 19 49
            3 R3/8
            4 R1/2 63.7 19 22 56
            9.53(3/8") 2 R1/4 57.6 14 19.6 7.1 19 17 50 14.7
            3 R3/8
            4 R1/2 64.9 19 24 57.3
            10 2 R1/4 58.1 14 22 16 50.5 16.3
            3 R3/8 7.9 19
            4 R1/2 64.9 19 57.3
            12 2 R1/4 63.9 14 23.8
            		 7.1 24 22 53.1 19.5 12.7
            3 R3/8 9.5
            4 R1/2 69.6 19 58.8
            12.7(1/2") 2 R1/4 63.5 14 23.4 7.1 53.1
            3 R3/8 9.5
            4 R1/2 69.2 19 10.4 58.8
