产品选型
规格
规格1
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 快速接头 管塞型 SPF内螺纹型 PM外螺纹型 PH管安装型 PP螺帽拧入型 内螺纹
品牌名称：
怡合达
条件筛选：
性价比 精密型
类型 管塞型
工作压力(MPa) 0~1
种类筛选 快速接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| J-XYM01 | 管塞型 | PF内螺纹型 | 碳钢 | 镀铬 |
| J-XYM02 | SUS304 | — | ||
| J-XYM06 | PM外螺纹型 | 碳钢 | 镀铬 | |
| J-XYM07 | SUS304 | — | ||
| J-XYM11 | PH管安装型 | 碳钢 | 镀铬 | |
| J-XYM12 | SUS304 | — | ||
| J-XYM16 | PP螺帽拧入型 | 碳钢 | 镀铬 | |
| J-XYM17 | SUS304 | — | ||
特点：
● 将流体快速、准确的自由连接；
● 只要将公插头套进母插座，就能简单的实现连接。连接时间短，效率增高；
● 公插头与母插座处于连接状态时甚至在压力下也可旋转，因此避免了软管中扭曲应力的产生；
● 快速接头易于维护与更换。
技术优势：
● 连接过程中没有空气侵入；
● 标准化的尺寸及安装可应对广泛的流体设置用途。

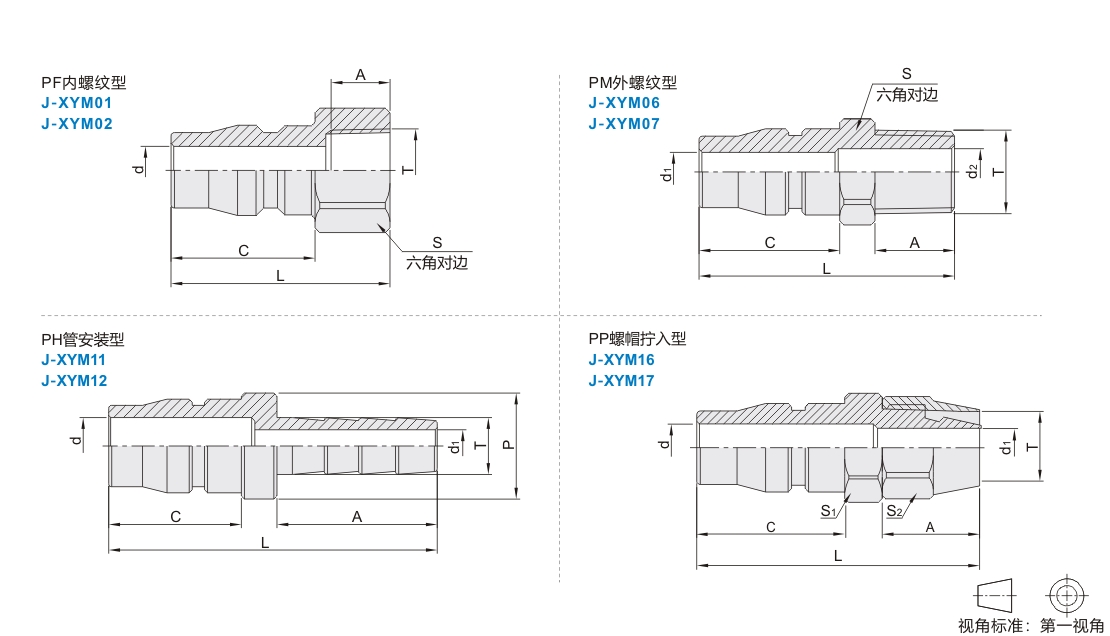

参数图
选型表
PF内螺纹型
| 型号 |
L |
C |
S |
A |
T |
d | |
| 代码 | 规格 | ||||||
| J-XYM01 J-XYM02 |
02PF | 35 | 21.3 | 16 | 11.9 | Rc1/4 | 7 |
| 03PF | 36.5 | 20 | 14 | Rc3/8 | |||
| 04PF | 38.5 | 24 | 15.2 | Rc1/2 | |||
PM外螺纹型
| 型号 |
L |
C |
S |
A | T |
d1 |
d2 |
|
| 代码 | 规格 | |||||||
| J-XYM06 J-XYM07 |
02PM | 38.5 | 21.3 | 14 | 11.9 | R1/4 | 7 | 7 |
| 03PM | 41 | 19 | 14 | R3/8 | 9 | |||
| 04PM | 42 | 21 | 15.2 | R1/2 | 10 | |||
PH管安装型
| 型号 |
L |
C |
P |
A |
T |
d |
d1 |
|
| 代码 | 规格 | |||||||
| J-XYM11 J-XYM12 |
02PH | 53.5 | 21.3 | 15 | 27 | 7 | 7 | 3 |
| 03PH | 55 | 28.3 | 9 | 5 | ||||
| 04PH | 56 | 32.7 | 11 | 6 | ||||
| 04PH-1※ | 62 | 16 | 36.6 | 13.5 | 7 | |||
| 05PM | 64 | 18 | 37.4 | 15 | 8 | |||
带※规格不适用J-XYM12。
PP螺帽拧入型
| 型号 |
L |
C | S1(对边) |
S2(对边) |
A |
T 配管尺寸 |
d |
d1 |
|
| 代码 | 规格 | ||||||||
| J-XYM16 J-XYM17 |
01PP | 39.5 | 21.3 | 14 | 12 | 12 | 6×4 | 7 | 2.5 |
| 02PP | 41.5 | 14 | 14 | 14.2 | 8×5 | 3 | |||
| 03PP | 43.5 | 16 | 16 | 16.1 | 10×6.5 | 4 | |||
| 04PP | 45.5 | 18 | 18 | 18.1 | 12×8 | 6 | |||
技术参数
| 应用范围 | 流体连接 |
| 工作压力 | 8 ~ 10 KGF/CM² |
| 工作温度 | -20℃ ~80℃(碳钢材质) -10℃~200℃(SUS304材质) |
| 适用介质 | 压缩空气 、水 |
-
