怡合达自营 标准型 快速接头 管套型 内螺纹 SF内螺纹型 SM外螺纹型 SH管安装型 SP螺帽拧入型
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 管套型
允许流体 空气
工作压力(MPa) 0~1
接管类型 管套型
种类筛选 快速接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| XYM23 | 管套型 | SF内螺纹型 | 碳钢 | 镀镍 |
| XYM24 | SUS304 | — | ||
| XYM28 | SM外螺纹型 | 碳钢 | 镀镍 | |
| XYM29 | SUS304 | — | ||
| XYM33 | SH管安装型 | 碳钢 | 镀镍 | |
| XYM34 | SUS304 | — | ||
| XYM38 | SP螺帽拧入型 | 碳钢 | 镀镍 | |
| XYM39 | SUS304 | — | ||
特点：
● 将流体快速、准确的自由连接；
● 只要将公插头套进母插座，就能简单的实现连接。连接时间短，效率增高；
● 公插头与母插座处于连接状态时甚至在压力下也可旋转，因此避免了软管中扭曲应力的产生；
● 快速接头易于维护与更换。 技术优势：
● 连接过程中没有空气侵入；
● 标准化的尺寸及安装可应对广泛的流体设置用途。

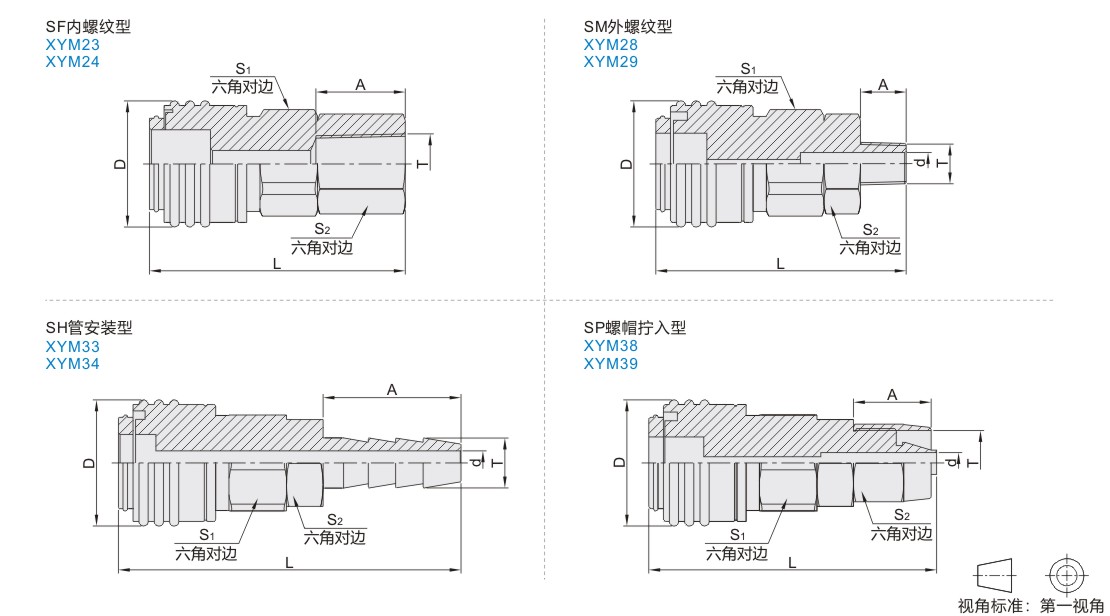

参数图
SF内螺纹型
| 型号 |
L |
S1 |
S2 |
A |
T |
D | |
| 代码 | 规格 | ||||||
| XYM23 XYM24 |
02SF | 55.7 | 21 | 19 | 18.7 | PT1/4 | 27.5 |
| 03SF | 56 | 19 | PT3/8 | ||||
| 04SF | 61 | 25 | 22 | PT1/2 | |||
SM外螺纹型
| 型号 |
L |
S1 |
S2 |
A |
T |
d |
D |
|
| 代码 | 规格 | |||||||
| XYM28 XYM29 |
02SM | 57.3 | 21 | 19 | 12.5 | PT1/4 | 7.4 | 27.5 |
| 03SM | 58 | 13 | PT3/8 | 10.5 | ||||
| 04SM | 58.8 | 21 | 14 | PT1/2 | ||||
SH管安装型
| 型号 |
L |
A |
T |
S1 |
S2 |
d |
D |
|
| 代码 | 规格 | |||||||
| XYM33 XYM34 |
02SH | 75 | 30.5 | 9 | 21 | 18.8 | 5 | 27.5 |
| 03SH | 11 | 6.5 | ||||||
| 04SH | 30 | 13.5 | 19 | 9 | ||||
SP螺帽拧入型
| 型号 |
L |
A |
T 配管尺寸 |
S1 |
S2 |
d |
D |
|
| 代码 | 规格 | |||||||
| XYM38 XYM39 |
02SP | 62 | 15 | 8×5 | 21 | 14 | 3.5 | 27.6 |
| 03SP | 10×6.5 | 16 | 5 | |||||
| 04SP | 12×8 | 17 | 6.5 | |||||
技术参数
| 应用范围 | 流体连接 |
| 工作压力 | 8~ 10 KGF/CM² |
| 工作温度 | (-20 ~80℃)碳钢材质 (-20 ~200℃)SUS304材质 |
| 适用介质 | 空气 |
-
