      产品选型

      规格

      规格1

      图片仅供参考，请以已选的规格为准

        怡合达自营 精密型  快速接头 管套型 SF内螺纹型 SM外螺纹型 SH管安装型 SP螺帽拧入型 内螺纹

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        类型 管套型
        工作压力(MPa) 0~1
        接管类型 管套型
        种类筛选 快速接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型
            		 材质 表面处理
            J-XYM21 管套型 SF内螺纹型 碳钢 镀铬
            J-XYM22 SUS304 —
            J-XYM26 SM外螺纹型 碳钢 镀铬
            J-XYM27 SUS304 —
            J-XYM31 SH管安装型 碳钢 镀铬
            J-XYM32 SUS304 —
            J-XYM36 SP螺帽拧入型 碳钢 镀铬
            J-XYM37 SUS304 —



             特点：
            ●  将流体快速、准确的自由连接；
            ●  只要将公插头套进母插座，就能简单的实现连接。连接时间短，效率增高；
            ●  公插头与母插头处于连接状态时甚至在压力下也可旋转，因此避免了软管中扭曲应力的产生；
            ●  快速接头易于维护与更换。



            技术优势：
            ●  连接过程中没有空气侵入；
            ●  标准化的尺寸及安装可应对广泛的流体设置用途。

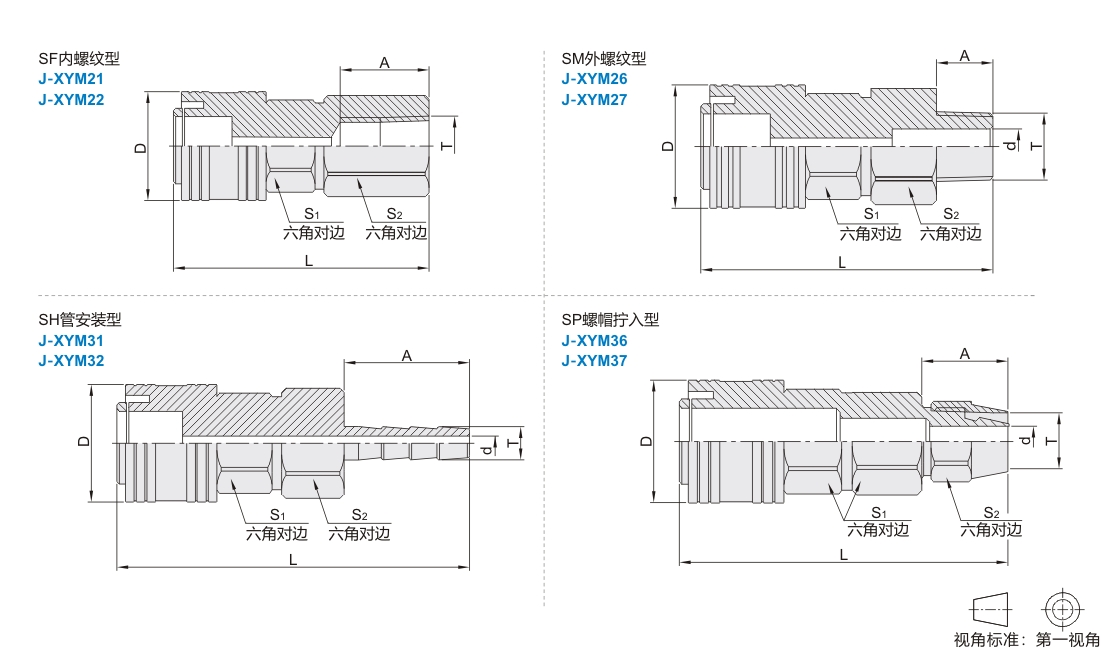

            参数图



            选型表



            SF内螺纹型

            型号
            		 L
            		 S1
            		 S2
            		 A
            		 T
            		 D
            代码 规格
            J-XYM21
            J-XYM22            		 02SF 57.5 20 20 11.9 Rc1/4 23.5
            03SF 59 20 14 Rc3/8
            04SF 62 24 15.2 Rc1/2


            SM外螺纹型

            型号
            		 L
            		 S1
            		 S2
            		 A
            		 T
            		 d
            		 D
            代码 规格
            J-XYM26
            J-XYM27            		 02SM 58 20 20 11.5 R1/4 7 23.5
            03SM 58.5 20 12.2 R3/8 8
            04SM 61.5 21 15 R1/2 10


            SH管安装型

            型号
            		 L
            		 A
            		 T
            		 S1
            		 S2
            		 d
            		 D
            代码 规格
            J-XYM31
            J-XYM32            		 02SH 73.5 27 7 20 20 3 23.5
            03SH 75 28.3 9 20 5
            04SH 76 32.7 11 21 6
            04SH-1※ 82 36.6 13.5 20 7
            05SH 84 37.4 15 20 8


            SP螺帽拧入型

            型号
            		 L
            		 A
            		 T
            配管尺寸
            		 S1
            		 S2
            		 d
            		 D
            代码 规格
            J-XYM36
            J-XYM37            		 01SP 59.5 12 6×4 20 12 2.5 23.5
            02SP 61.5 14.2 8×5 14 3
            03SP 63.5 16.1 10×6.5 16 4
            04SP 65.5 18.1 12×8 18 6



            技术参数

            应用范围 流体连接
            工作压力 8~10KGF/CM²
            工作温度 -20℃~80℃(碳钢材质)
            -10℃~200℃(SUS304材质)
            适用介质 压缩空气、水
