        怡合达自营 精密型  快速接头 双封闭型 管塞型 管套型 PF内螺纹型 SF内螺纹型 SUS304材质

        品牌名称：

        怡合达

        条件筛选：

        性价比 精密型
        主体材质 SUS304
        工作温度 0~150℃
        允许流体 空气、水、油
        密封材质 氟化橡胶
        工作压力(MPa) 0~4
        连接类型 内螺纹
        种类筛选 快速接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            J-XYR01 双封闭型 管塞型 PE内螺纹型 SUS304
             J-XYR11 管套型 SF内螺纹型

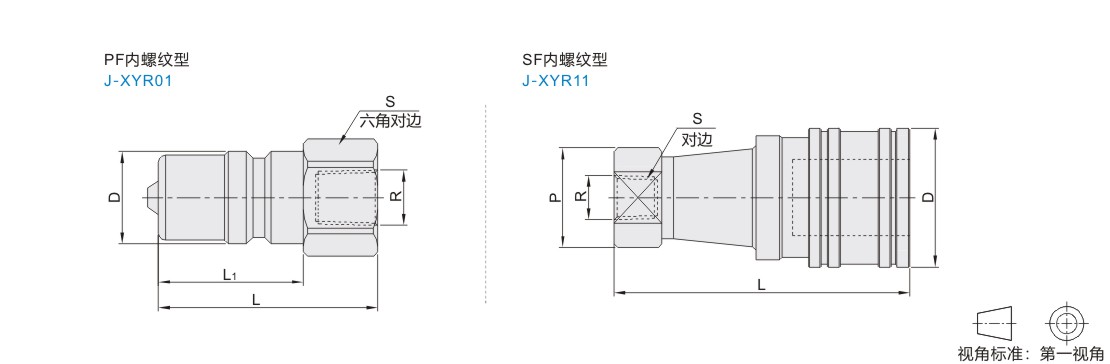

            参数图



            PF内螺纹型

            型号 R D S L L1
            代码 规格
            J-XYR01 01PF Rc1/8 10.9 14 29 19
            02PF Rc1/4 14.2 17 36   22.5
            03PF Rc3/8 19.1 22 40 25
            04PF Rc1/2 23.6 27 44 28
            06PF Rc3/4 31.5 36 52 36



             SF内螺纹型

            型号 R D P S L
            代码 规格
            J-XYR11 01SF Rc1/8 24 16 14 50
            02SF Rc1/4 27 22 19 58
            03SF Rc3/8 35 26 22 65
            04SF Rc1/2 45 35 29   72.5
            06SF Rc3/4 54 43 36 88



            技术参数

            应用范围 流体连接
            工作压力
            		 30~40 KGF/CM²
            工作温度 -10~200℃
            适用介质 压缩空气 、水 、油
