怡合达自营 经济型 快速接头 标准型 管塞型 PF内螺纹型 PM外螺纹型 PH管安装型 PP螺帽拧入型 碳钢型 镀铬
品牌名称：
怡合达
条件筛选：
类型 管塞型
主体材质 碳钢
工作温度 0~60℃
允许流体 空气
密封材质 NBR
工作压力(MPa) 0~1
种类筛选 快速接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |||
| 国标 | 相当 | |||||
| XYN01 | 标准型 | 管塞型 | PF内螺纹型 | 碳钢 | 碳钢 | 镀铬 |
| XYN06 | PM外螺纹型 | |||||
| XYN11 | PH管安装型 | |||||
| XYN16 | PP螺帽拧入型 | |||||

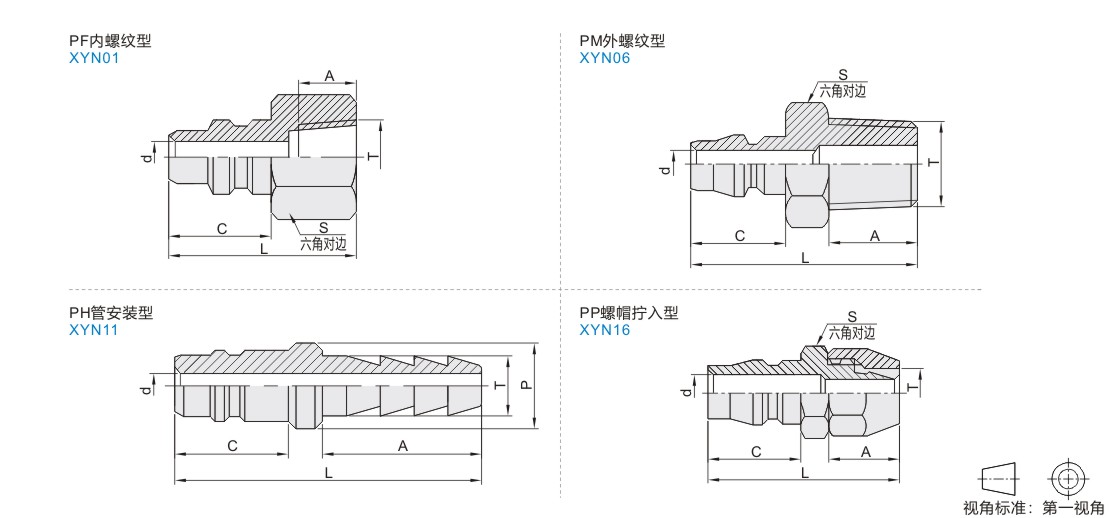

参数图
选型表
| 型号 | L | C | S | A | T | d | |
| 代码 | 规格 | ||||||
| PF内螺纹型XYN01 | 02PF | 39 | 23 | 17 | 13 | Rc1/4 | 6 |
| 03PF | 19 | Rc3/8 | |||||
| 04PF | 41 | 24 | 14 | Rc1/2 | |||
| 04PF-1 | 45 | 27 | 8.5 | ||||
| 06PF | 47 | 30 | 16 | Rc3/4 | |||
| 06PF-1 | 43.5 | 26 | 32 | 10.5 | |||
| 08PF | 45.5 | 36 | 20 | Rc1 | |||
| PM外螺纹型XYN06 | 02PM | 42 | 23 | 14 | 13 | R1/4 | 6 |
| 03PM | 41 | 17 | R3/8 | ||||
| 04PM | 47 | 22 | 18 | R1/2 | |||
| 04PM-1 | 54 | 27 | 14 | 8.5 | |||
| 06PM | 55 | 27 | 16 | R3/4 | |||
| 06PM-1 | 50 | 26 | 10.5 | ||||
| 08PM | 56 | 36 | 20 | R1 | |||
| PP螺帽拧入型XYN16 | 01PP | 36.5 | 23 | 14 | 11.5 | 6×4 | 6 |
| 02PP | 38 | 13 | 8×5 | ||||
| 03PP | 40 | 17 | 15 | 10×6.5 | |||
| 04PP | 41.5 | 22 | 15.5 | 12×8 | |||
PH管安装型
| 型号 | L | C | P | A | T | d | |
| 代码 | 规格 | ||||||
| PH管安装型XYN11 | 01PH | 57 | 23 | 16 | 25 | 7 | 6 |
| 02PH | 30 | 9 | |||||
| 03PH | 11.2 | ||||||
| 04PH | 65 | 27 | 24 | 16 | 8.5 | ||
| 06PH | 75 | 40 | 20.5 | ||||
| 06PH-1 | 26 | 29.6 | 10.5 | ||||
| 08PH | 85 | 33.6 | 50 | 27 | |||
-
