        怡合达自营 经济型  快速接头 标准型 管套型  SF内螺纹型 SM外螺纹型 SH管安装型 SP螺帽拧入型 碳钢型 镀铬

        品牌名称：

        怡合达

        条件筛选：

        类型 管套型
        主体材质 碳钢
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) 0~1
        种类筛选 快速接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质  表面处理
            国标 相当
            XYN51 标准型 管套型 SF内螺纹型 碳钢 碳钢 镀铬
            XYN56 SM外螺纹型
            XYN61 SH管安装型
            XYN66  SP螺帽拧入型

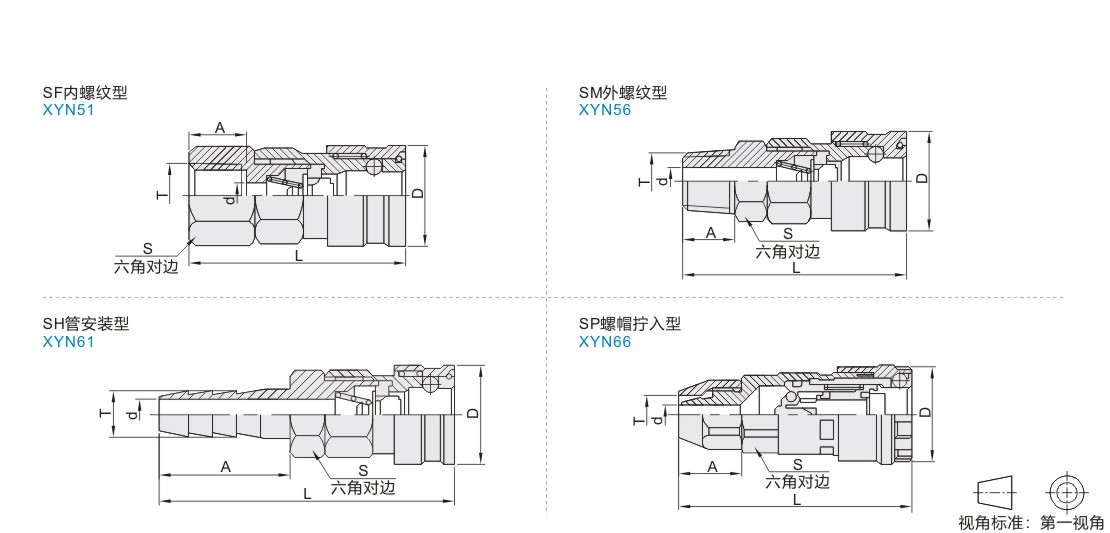

            参数图



            选型表

            型号 L D S A T d
            代码 规格
            SF内螺纹型
            XYN51            		 02SF 58.5 26 22 13 Rc1/4 8
            03SF Rc3/8 10
            04SF 14 Rc1/2
            04SF-1 63 30 24 12
            06SF 65 30 16 Rc3/4
            06SF-1 62 35 32 14
            08SF 66 36 20 Rc1
            SM外螺纹型XYN56 02SM 59 26 22 13 R1/4 7
            03SM R3/8 10
            04SM 64.5 18 R1/2
            04SM-1 63 30 24 14 11
            06SM 67 27 18 R3/4
            06SM-1 64 35 30 16 18
            08SM 70 36 20 R1 25
            SH管安装型XYN61 01SH 64.5 26 22 25 7 3.5
            02SH 76 30 9 5
            03SH 11 7
            04SH 81 35 13 9
            04SH-1 79 30 24 30 16 10
            06SH 89 40 20.5 14
            06SH-1 35 32
            08SH 99 50 27 20
            SP螺帽拧入型XYN66 01SP 53 25 22 11.5 6×4 3
            02SP 54.5 13 8×5 4
            03SP 56.5 15 10×6.5 5
            04SP 15.5 12×8 6.5



            XYN51/56/61/66D尺寸为26的规格与XYN01/06/11/16C尺寸为23的规格配套使用！

               XYN51/56/61/66D尺寸为30的规格与XYN01/06/11/16C尺寸为27的规格配套使用！

               XYN51/56/61/66D尺寸为35的规格与XYN01/06/11/16C尺寸为26的规格配套使用！







             技术参数

            类型 套管
            使用流体 空气
            使用温度范围 -20~80°C
            最高使用压力 1 .5MPa
            耐压力 2 .0 KPa
            密封圈材质 丁腈橡胶
            阀门结构 单侧开关式(侧带阀门)



             使用注意事项：

            请保证让使用流体从管套侧流向螺塞侧。

            单独使用或连接时都不适用真空用途。
