产品选型
规格
图片仅供参考，请以已选的规格为准
怡合达自营 标准型 快速接头 管塞型 内螺纹 PF内螺纹型 PM外螺纹型 PH管安装型 PP螺帽拧入型
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 管塞型
允许流体 空气
工作压力(MPa) 0~1
种类筛选 快速接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 表面处理 | |
| XYM03 | 管塞型 | PF内螺纹型 | 碳钢 | 镀镍 |
| XYM04 | SUS304 | — | ||
| XYM08 | PM外螺纹型 | 碳钢 | 镀镍 | |
| XYM09 | SUS304 | — | ||
| XYM13 | PH管安装型 | 碳钢 | 镀镍 | |
| XYM14 | SUS304 | — | ||
| XYM18 | PP螺帽拧入型 | 碳钢 | 镀镍 | |
| XYM19 | SUS304 | — | ||
特点：
● 将流体快速、准确的自由连接：
● 只要将公插头套进母插座，就能简单的实现连接。连接时间短，效率增高；
● 公插头与母插座处于连接状态时甚至在压力下也可旋转，因此避免了软管中扭曲应力的产生；
● 快速接头易于维护与更换。 技术优势：
● 连接过程中没有空气侵入；
● 标准化的尺寸及安装可应对广泛的流体设置用途。

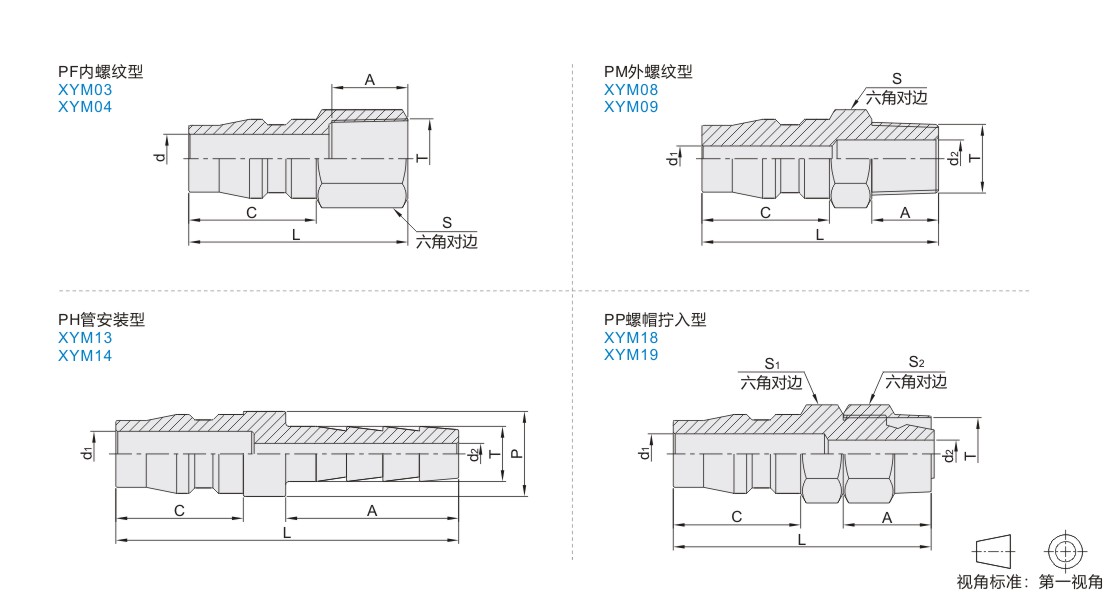

参数图
PF内螺纹型
| 型号 |
L |
C |
S |
A |
T |
d |
|
| 代码 | 规格 | ||||||
| XYM03 XYM04 |
02PF | 36 | 19.8 | 15.82 | 16 | PT1/4 | 3.75 |
| 03PF | 38.2 | 20.55 | 21 | 17.2 | PT3/8 | ||
| 04PF | 41.3 | 20.8 | 23.9 | 20.7 | PT1/2 | ||
PM外螺纹型
| 型号 |
L |
C |
S |
A |
T |
d1 |
d2 |
|
| 代码 | 规格 | |||||||
| XYM08 XYM09 |
02PM | 40 | 19.98 | 13.97 | 12.95 | PT1/4 | 3.75 | 7.5 |
| 03PM | 39.75 | 20.2 | 16.95 | 12.9 | PT3/8 | 10.5 | ||
| 04PM | 43.02 | 20.5 | 21.91 | 14.85 | PT1/2 | 12.5 | ||
PH管安装型
| 型号 |
L |
C |
P |
A |
T |
d1 |
d2 |
|
| 代码 | 规格 | |||||||
| XYM13 XYM14 |
02PH | 56 | 19.78 | 14 | 28.4 | 8.8 | 3.75 | 4.5 |
| 03PH | 56.36 | 20.2 | 14.8 | 29.4 | 10.8 | 5.5 | ||
| 04PH | 59.45 | 20.32 | 16.86 | 28.4 | 13.5 | 6.8 | ||
PP螺帽拧入型
| 型号 |
L |
C |
S1 |
S2 |
A |
T 配管尺寸 |
d1 |
d2 |
|
| 代码 | 规格 | ||||||||
| XYM18 XYM19 |
02PP | 44.02 | 19.78 | 13.96 | 13.95 | 15 | 8×5 | 3.75 | 3.5 |
| 03PP | 44 | 20.36 | 15.8 | 15.8 | 15.1 | 10×6.5 | 5.5 | ||
| 04PP | 44.5 | 20.25 | 16.95 | 16.95 | 14.5 | 12×8 | 6.5 | ||
技术参数
| 应用范围 | 流体连接 |
| 工作压力 | 8~10KGF/CM² |
| 工作温度 | (-20~80℃)碳钢材质 (-20~200℃)SUS304材质 |
| 适用介质 | 空气 |
-
