        怡合达自营 精密型  旋转接头 直接头 弯接头 外螺纹  快插型

        条件筛选：

        性价比 精密型
        类型 常规型
        主体材质 PBT+黄铜
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) -0.1~1
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 旋转接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            树脂主体 金属主体
            J-XYF01 外螺纹 直接头 PBT 镀铬
            J-XYF06 弯接头

            参数图



            选型表

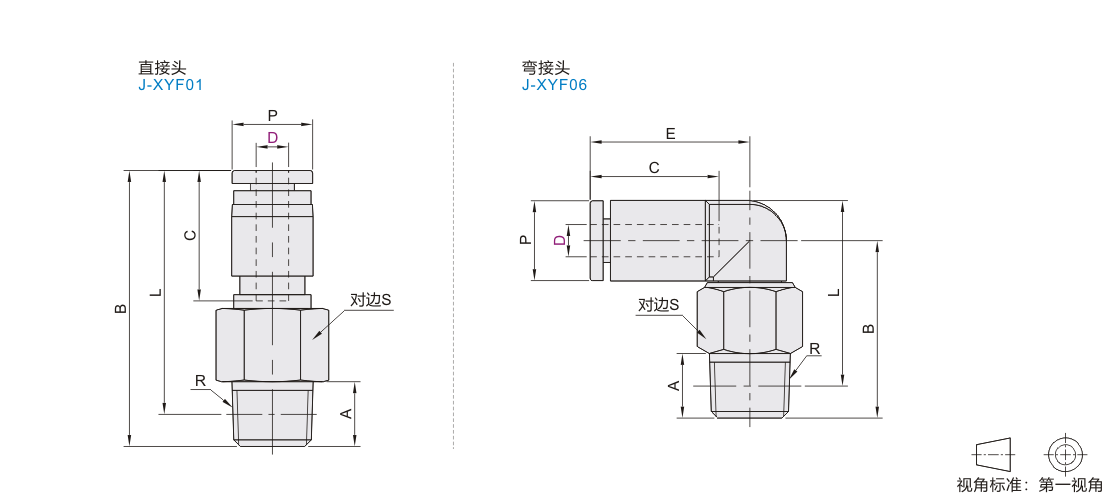

             直接头

            型号 公称
            型号            		 R A B L P C S 容许转速
            (r.p.m)            		 空转扭矩
            (g-cm)            		 有效截面积
            (mm²)            		 重量
            (g)
            代码 D
            J-XYF01 4 M5 M5 3 32.6 29.6 10 16.1 12 500 60 1.9 13
            1 R1/8 8 34.1 30.1 3.6 14
            6 M5 M5 3 36.2 33.2 12.5 17.2 14 500 120 4.5 19
            1 R1/8 8 36.9 32.9 18
            2 R1/4 11 38.9 32.8 23
            8 1 R1/8 8 45.3 41.3 14.5 18.9 17 400 150 20 34
            2 R1/4 11 44.3 38.3 32
            3 R3/8 12 38 39
            10 2 R1/4 11 58.8 52.8 17.8 20.2 22 300 200 35 74
            3 R3/8 12 56.8 50.5 70
            4 R1/2 15 59.3 51.1 86



            空转扭矩是指未承受压缩空气的压力状态下回转所需的扭矩。



            弯接头

            型号 公称
            型号            		 R A B L P C E S 容许转速
            (r.p.m)            		 空转扭矩
            (g-cm)            		 有效截面积
            (mm²)            		 重量
            (g)
            代码 D
            J-XYF06 4 M5 M5 3 20.5 22.5 10 14.9 19.7 12 500 60 1.5 13
            1 R1/8 8 22 23 2.9 15
            6 M5 M5 3 23.3 26.5 12.5 17 22.8 14 500 120 7.5 20
            1 R1/8 8 24 26.2 19
            2 R1/4 11 26 24
            8 1 R1/8 8 31.5 34.7 14.5 18.2 25.7 17 400 150 16.5 35
            2 R1/4 11 30.5 31.7 33
            3 R3/8 12 31.4 41
            10 2 R1/4 11 38.3 41 17.5 20.7 29.5 22 300 200 21 67
            3 R3/8 12 36.3 38.7 30 63
            4 R1/2 15 38.8 39.3 24 79



            空转扭矩是指未承受压缩空气的压力状态下回转所需的扭矩。

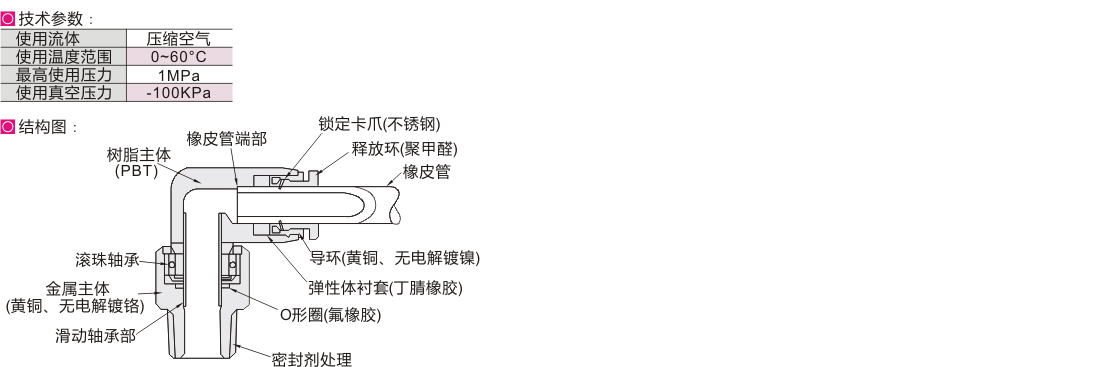

            特点：
            ● 用于一般空压设备的摆动部位、回转部位配管用的快速接头。
            ● 回转部位使用轴承，所以适合用于快速运动的摆动部位、高速回转部位。
