精密型 多回路旋转接头 通用型 气电一体 铝合金材质 阳极处理
条件筛选：
性价比 精密型
类型 多回路型
功能 气电一体
主体材质 铝合金
形状 通用型
工作温度 -30~80℃
允许流体 空气
工作压力(MPa) -0.9~1
种类筛选 旋转接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

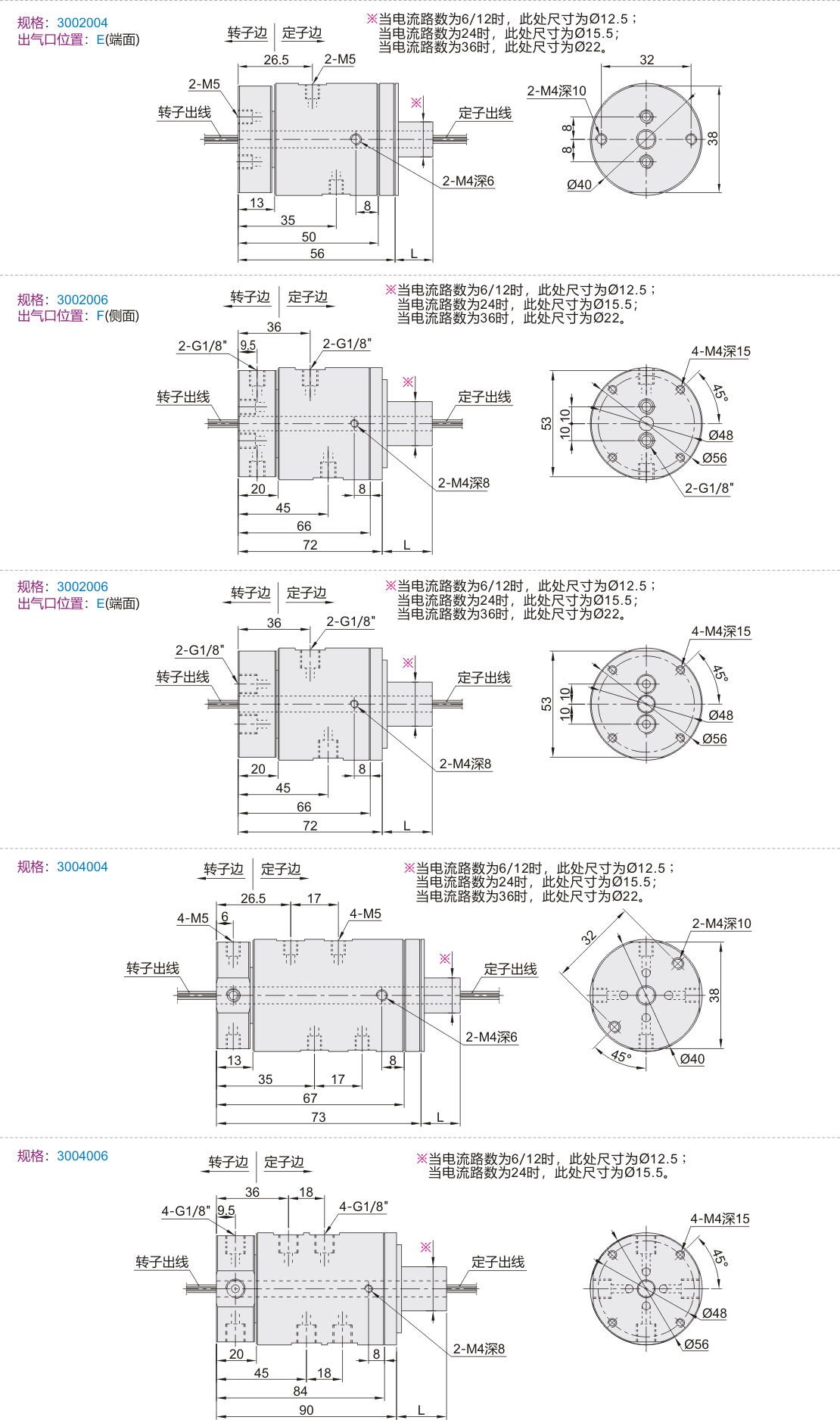

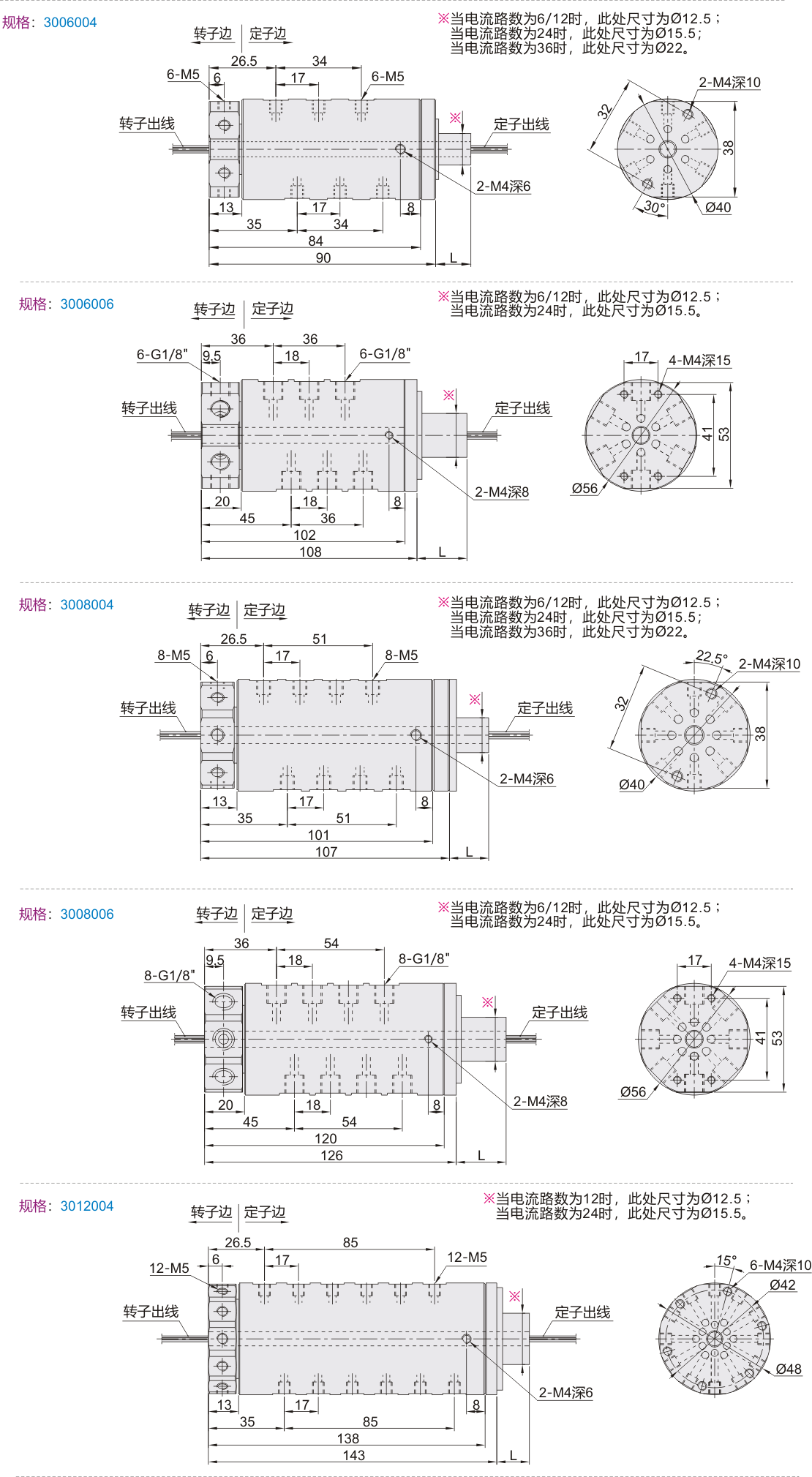

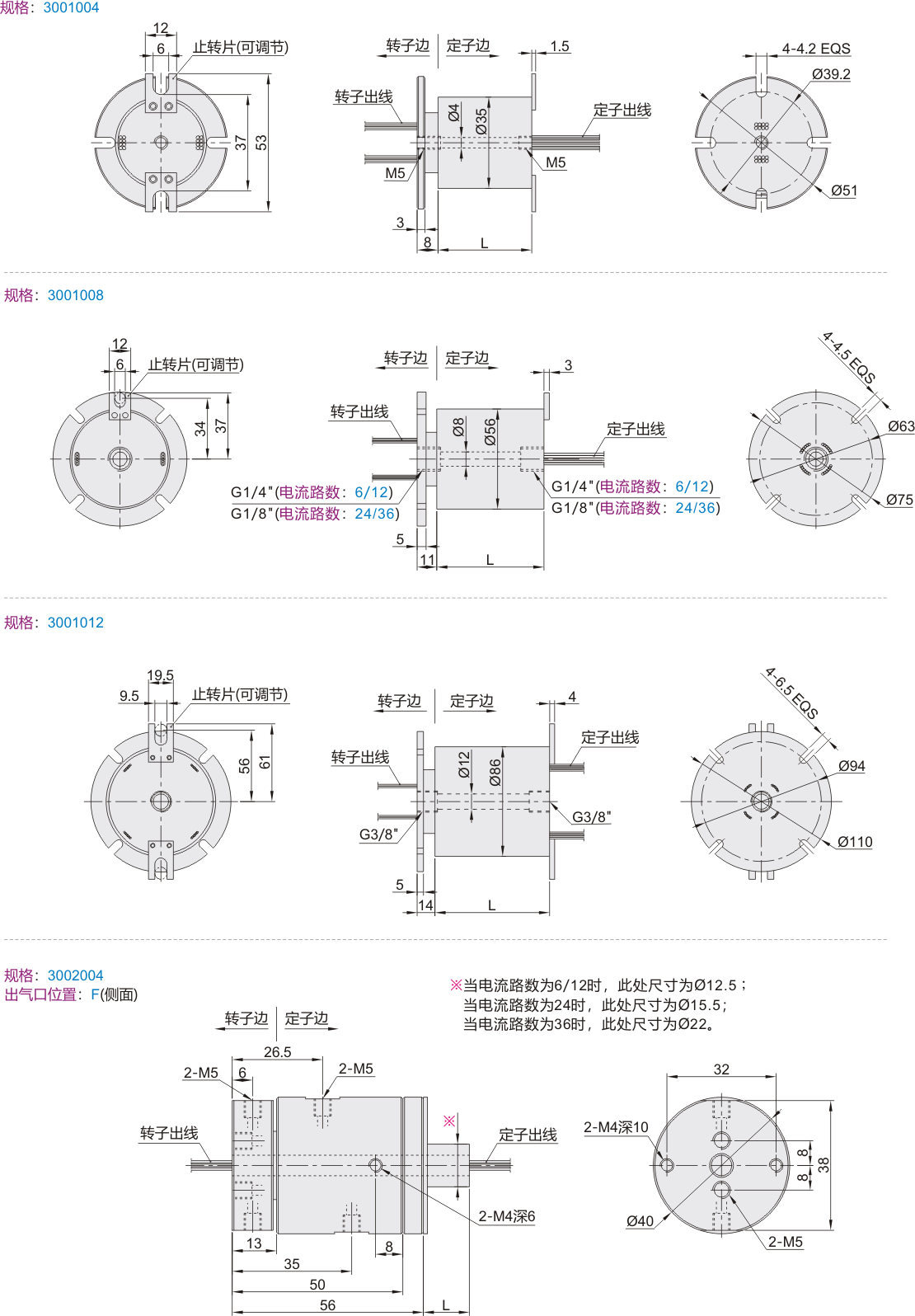

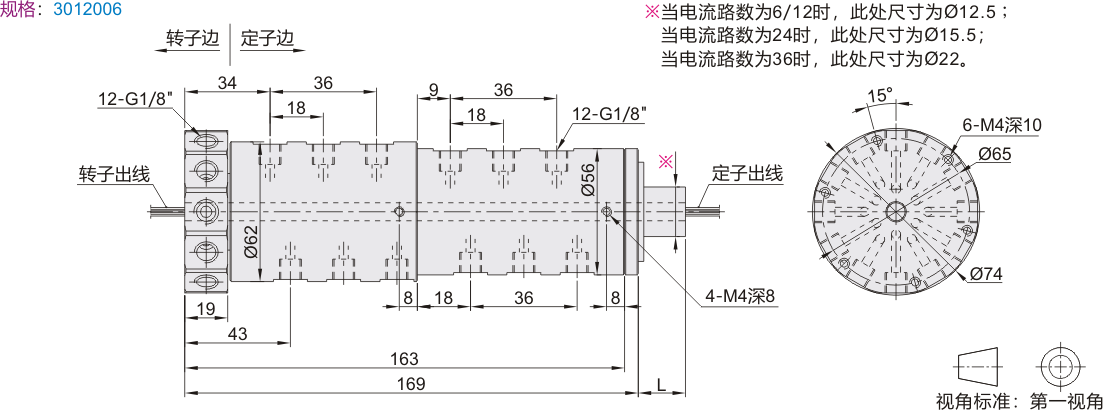

参数图
材质图
| 代码 | 类型 | 壳体材质 | 表面处理 | 使用流体 | 使用压力范围 (Mpa) |
使用温度范围 (℃) |
||
| J-XYH81 | 回转接头 | 气电一体 | 通用型 | 铝合金 | 阳极处理 | 空气 | -0.09~1 | -30～80 |
参数图
选型表
| 型号 | 电流路数 | 电流 | 出气口位置 | 回路数 | 接管螺纹 | 适用气管 | L | |
| 代码 | 规格 | |||||||
| J-XYH81 | 3001004 | 6 | 2(2A) 5(5A) | — | 1进1出 | M5 | Ø4/6 | 25 |
| 12 | 36 | |||||||
| 3001008 | 6 | 5(5A) 10(10A) | G1/4" | Ø6/8/10 | 34 | |||
| 12 | 10(10A) | 52 | ||||||
| 24 | 5(5A) | G1/8" | 88.5 | |||||
| 36 | 122 | |||||||
| 3001012 | 6 | 10(10A) | G3/8" | Ø10/12 | 46 | |||
| 12 | 72 | |||||||
| 3002004 | 6 | 2(2A) | F(侧面) E(端面) |
2进2出 | M5 | Ø4/6 | 13.5 | |
| 12 | 18.2 | |||||||
| 24 | 39 | |||||||
| 36 | 35 | |||||||
| 3002006 | 6 | G1/8" | Ø6/8 | 14 | ||||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 36 | 52.3 | |||||||
| 3004004 | 6 | — | 4进4出 | M5 | Ø4/6 | 14 | ||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 36 | 52 | |||||||
| 3004006 | 6 | G1/8" | Ø6/8 | 14 | ||||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 3006004 | 6 | 6进6出 | M5 | Ø4/6 | 14 | |||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 36 | 52 | |||||||
| 3006006 | 6 | G1/8" | Ø6/8 | 14 | ||||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 3008004 | 6 | 8进8出 | M5 | Ø4/6 | 14 | |||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 36 | 52 | |||||||
| 3008006 | 6 | G1/8" | Ø6/8 | 14 | ||||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 3012004 | 12 | 12进12出 | M5 | Ø4/6 | 21 | |||
| 24 | 35 | |||||||
| 3012006 | 6 | G1/8" | Ø6/8 | 14 | ||||
| 12 | 21 | |||||||
| 24 | 35 | |||||||
| 36 | 52.3 | |||||||
机械技术参数
| 工作寿命 | 1000万转（参考值 ，视工作环境而定） |
| 最高转速 | 连续旋转200转/分钟 ，间歇旋转1000转/分钟 |
| 工作温度 | -30℃~80℃ |
| 工作湿度 | 0~85% RH |
| 接触材料 | 贵金属接触 |
| 壳体材料 | 铝合金 |
| 防护等级 | IP51 |
各环导线色码表
| 环码 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色码 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 | 蓝 | 紫 | 灰 | 白 | 粉红 | 浅蓝 |
| 环码 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色码 | 白黑 | 白褐 | 白红 | 白橙 | 白黄 | 白绿 | 白蓝 | 白紫 | 白灰 | 黑红 | 黑褐 | 透明 |
电气技术参数
| 代码 | 3001004/3001008/3001012/3002006 3004006/3006006/3008006/3012006 |
3002004/3004004/3006004 3008004/3012004 |
|
| 功率 |
额定电压 | 0~440VAC/VDC | 0~240VAC/VDC |
| 信号 | |||
| 绝缘电阻 | <500MΩ/300VDC | ||
| 导线规格 | AWG17#镀银铁氟龙(5A、10A)，AWG26#镀银铁氟龙(2A) | ||
| 导线长度 | 标准长度300mm ，2A电流线长200mm(可根据要求调整) | ||
| 绝缘强度 | 500VAC@50 Hz ，6s | ||
| 动态电阻变化值 | < 0.01Ω | ||
-
