规格
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 多回路旋转接头 基本型 铝合金材质 镀镍
品牌名称：
怡合达
条件筛选：
性价比 精密型
类型 多回路型
主体材质 铝合金
形状 基本型
工作温度 0~60℃
允许流体 空气
工作压力(MPa) -0.1~1
种类筛选 旋转接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 使用流体 | 使用压力范围 (Mpa) |
使用温度范围 (℃) |
|
| J-XYH51 | 回转接头 | 基本型 | 铝合金 | 镀镍 | 过滤后的压缩空气 | -0.1～0.7 | 5~60 |
参数图

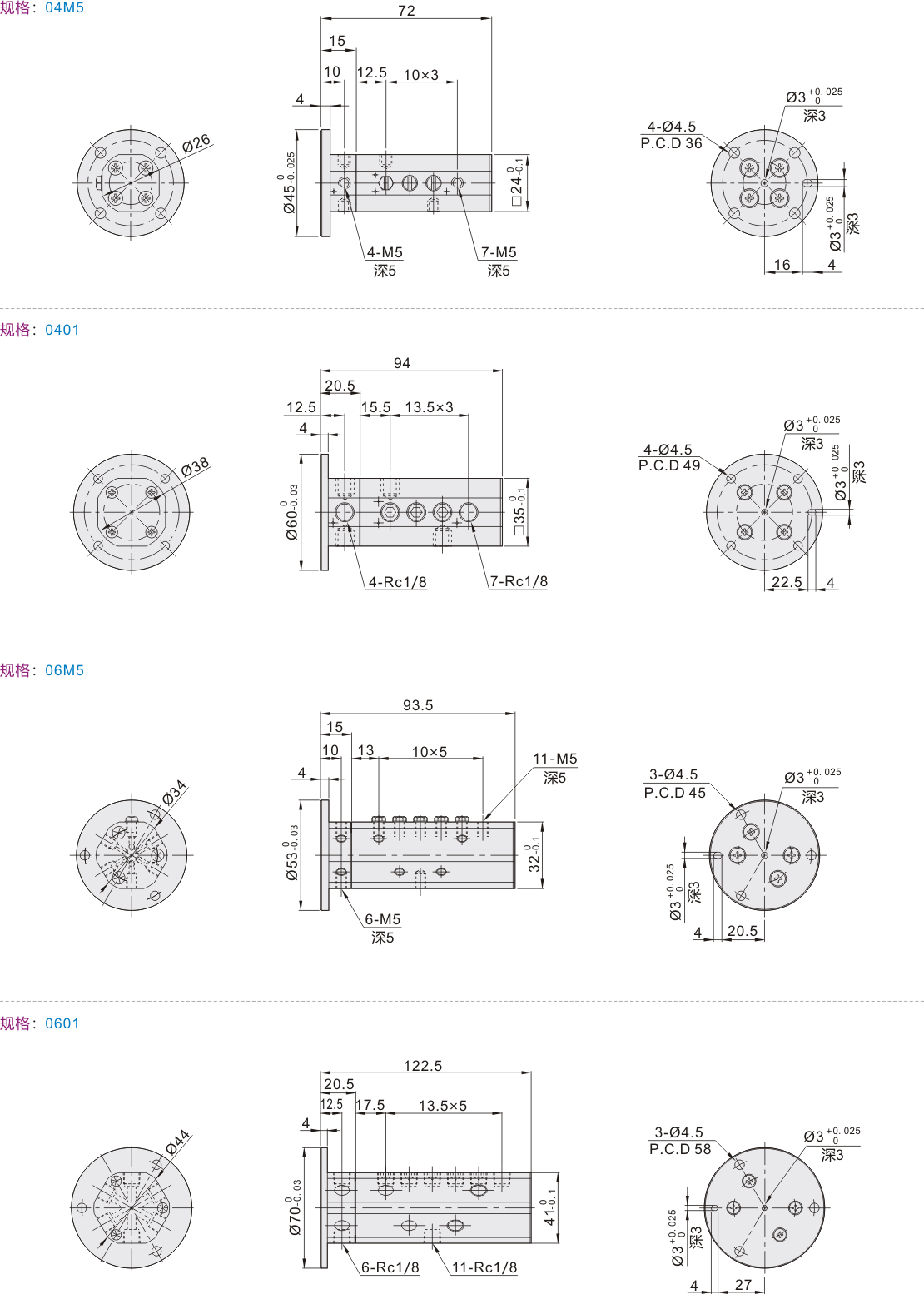

选型表
| 型号 | 回路数 | 接管口径 | 容许回转数 | 回转扭矩 | 最小截面积 | 重量 | |
| 代码 | 规格 | (min-1)※ | (mm²) | ( kg) | |||
| J-XYH51 | 04M5 | 4 | M5 | 350 | 0.05 | 4.9 | 0.11 |
| 401 | Rc1/8 | 240 | 0.07 | 12.5 | 0.28 | ||
| 06M5 | 6 | M5 | 240 | 0.12 | 4.9 | 0.16 | |
| 601 | Rc1/8 | 170 | 0.17 | 12.5 | 0.5 | ||
| 08M5 | 8 | M5 | 200 | 0.2 | 4.9 | 0.38 | |
| 801 | Rc1/8 | 140 | 0.4 | 12.5 | 0.9 | ||
| 12M5 | 12 | M5 | 175 | 0.85 | 4.9 | 0.7 | |
※每分钟的回转数。
-
