查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 2 项未选择
重置
代码
产品选型
规格
法兰选择
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 旋转接头 内螺纹 间隙密封型 铝合金材质 阳极氧化
品牌名称：
怡合达
条件筛选：
性价比 精密型
类型 间隙密封型
主体材质 铝合金
工作温度 -10~80℃
允许流体 空气
工作压力(MPa) -0.1~1
接管类型 内螺纹型
连接类型 内螺纹
种类筛选 旋转接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 使用流体 | 使用压力范围 (Mpa) |
使用温度范围 (℃) |
|
| J-XYH61 | 回转接头 | 间隙密封型 | 铝合金 | 阳极氧化 | 空气 | -0.1~1 | -10~80 |

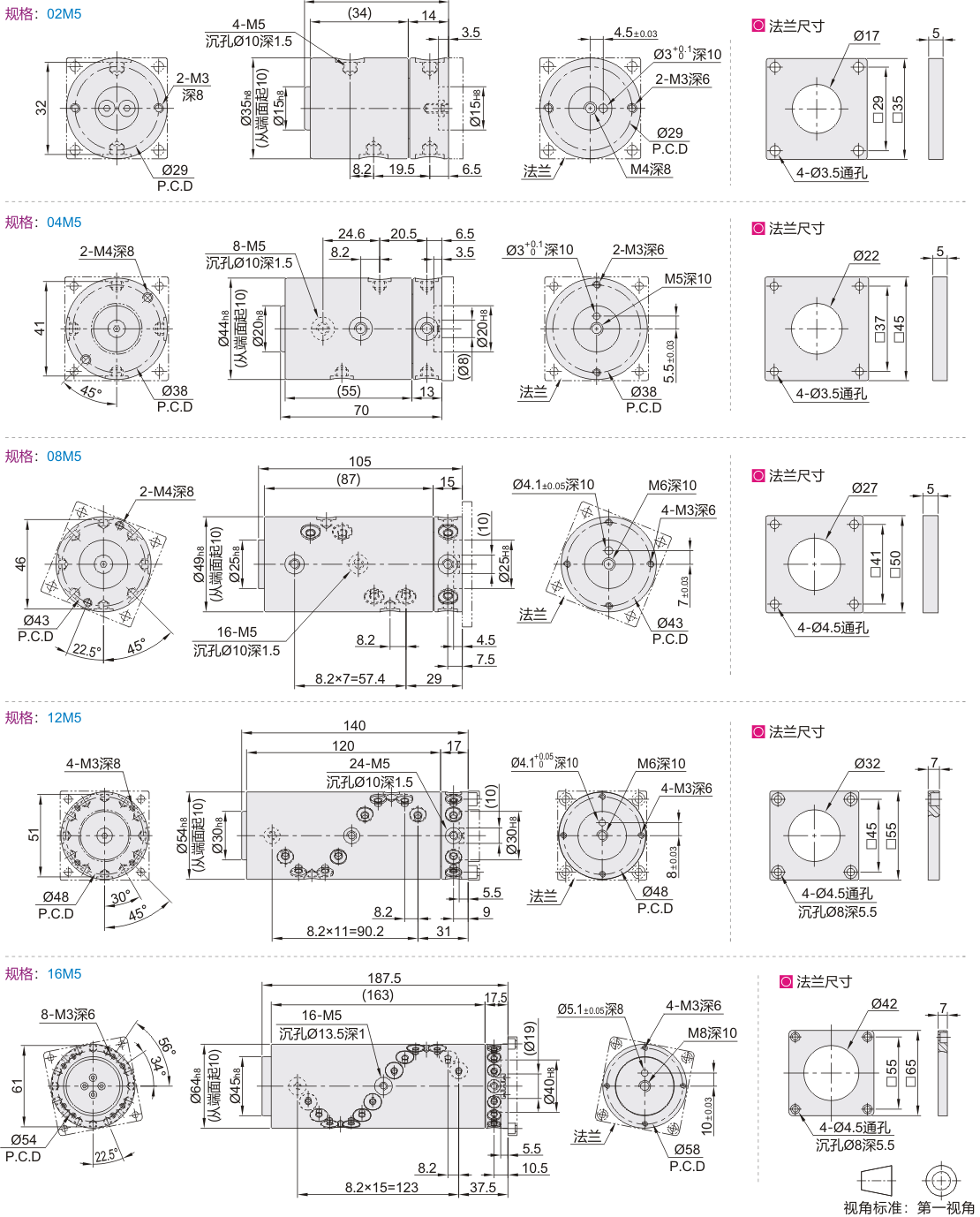

参数图
选型表
| 型号 | 法兰选择 | 回路数 | 接管 口径 |
容许回转数 (min⁻¹) |
回转扭矩 (N·m) |
重量 (kg) |
|||||||||||||||||||
| 代码 | 规格 | ||||||||||||||||||||||||
| J-XYH61 | 02M5 | 无指定 (无法兰) F (带法兰) |
2 | M5 | 2000 | 0.003 | 0.16 | ||||||||||||||||||
| 04M5 | 4 | 1500 | 0.05 | 0.39 | |||||||||||||||||||||
| 08M5 | 8 | 900 | 0.1 | 0.76 | |||||||||||||||||||||
| 12M5 | 12 | 600 | 0.2 | 1.26 | |||||||||||||||||||||
| 16M5 | 16 | 200 | 0.5 | 2.8 | |||||||||||||||||||||
-
