形状
产品选型
D
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 旋转接头 S新款 外螺纹 直接头 弯接头 快插型
品牌名称：
怡合达
条件筛选：
主体材质 黄铜+PBT
款式 S新款
工作温度 -5~60℃
允许流体 空气、水
密封材质 NBR
工作压力(MPa) -0.1~1
接管类型 快插型
连接类型 外螺纹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 |
|||
| 主体 | 螺纹部 | 压帽部 | ||||
| XZR16 | 外螺纹 | 直接头 |
黄铜+PBT | 黄铜 | POM | 镀镍 |
| XZR17 | 弯接头 | |||||

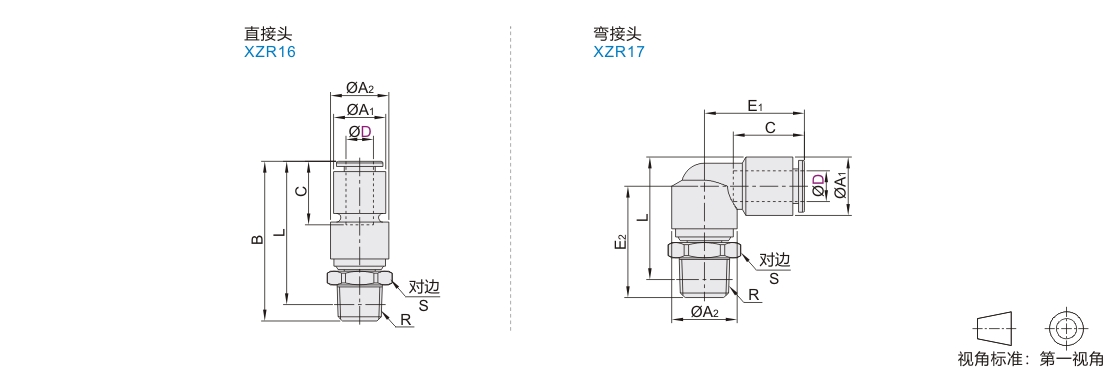

参数图
直接头
| 型号 |
公称 型号 |
R |
S |
A1 |
A2 |
B |
L※ |
C |
|
| 代码 | D | ||||||||
| XZR16 |
4 |
M5 | M5 | 8 | 10.4 |
12 |
36.5 | 33 | 16 |
| 1 | R1/8 | 12 | 37.1 | 34 | |||||
| 6 | M5 | M5 | 8 | 12.8 | 14 | 37.5 | 33.5 | 17 |
|
| 1 | R1/8 | 14 |
38.6 | 35.5 | |||||
| 2 | R1/4 | 42 | 36.5 | ||||||
| 8 | 1 | R1/8 | 17 | 15.2 | 17 | 43.1 | 40 | 18.5 |
|
| 2 | R1/4 | 46.5 | 41 | ||||||
| 3 | R3/8 | 46.9 | 41.5 | ||||||
| 10 | 2 | R1/4 | 22 | 18.5 | 22 | 53.5 | 48 | 21 |
|
| 3 | R3/8 | 53.9 | 48.5 | ||||||
| 4 | R1/2 | 56.6 | 49.5 | ||||||
| 12 | 3 | R3/8 | 24 | 20.9 | 24 | 55.9 | 50.5 | 22 |
|
| 4 | R1/2 | 59.1 | 52 | ||||||
※ R螺纹拧入后的参考尺寸。
弯接头
| 型号 |
公称 型号 |
R |
S |
A1 |
A2 |
E1 |
E2 |
L※ |
C |
|
| 代码 | D | |||||||||
| XZR17 |
4 |
M5 | M5 | 8 | 10.4 |
12 |
21 |
20.5 | 22 | 16 |
| 1 | R1/8 | 12 | 21.1 | 23.5 | ||||||
| 6 | M5 | M5 | 8 | 12.8 | 14 | 23 | 21 | 17 |
||
| 1 | R1/8 | 14 |
22.1 | 25.5 | ||||||
| 2 | R1/4 | 25.5 | 26.5 | |||||||
| 8 | 1 | R1/8 | 17 | 15.2 | 17 | 26 |
25.6 | 30 | 18.5 |
|
| 2 | R1/4 | 29 | 31 | |||||||
| 3 | R3/8 | 29.9 | 32 | |||||||
| 10 | 2 | R1/4 | 22 | 18.5 | 22 | 31.5 | 33.5 | 37.5 | 21 |
|
| 3 | R3/8 | 33.9 | 38 | |||||||
| 4 | R1/2 | 37.1 | 39.5 | |||||||
| 12 | 3 | R3/8 | 24 | 20.9 | 24 | 34 | 35.4 | 40.5 | 22 |
|
| 4 | R1/2 | 38.6 | 42 | |||||||
※ R螺纹拧入后的参考尺寸。
-
