D
P
图片仅供参考，请以已选的规格为准
怡合达自营 精密型 真空接头 直通接头 等径 变径 宝塔型 无螺纹型 黄铜材质 镀镍
条件筛选：
性价比 精密型
主体材质 黄铜
形状 直通接头
工作温度 0~50℃
允许流体 空气
工作压力(MPa) -0.1~0.5
连接类型 无螺纹
种类筛选 真空接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| J-XYD91 | 等径 | 直通接头 | 黄铜 | 镀镍 |
| J-XYD92 | 变径 | |||

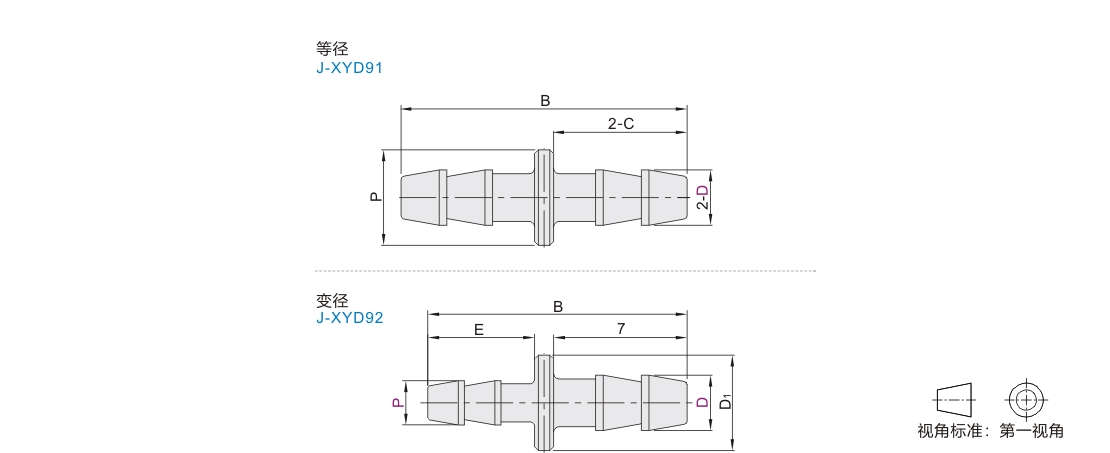

参数图
选型表
等径
| 型号 |
B |
C |
P |
喷嘴 直径 |
|
| 代码 | 配管直径D | ||||
| J-XYD91 | 2 | 13 | 6 | 4 | 1.2 |
| 2.5 | 15 | 7 | 5 | 1.6 | |
| 4 | 15.6 | 7.5 | 2.4 | ||
变径
| 型号 |
B |
E |
D1 |
||
| 代码 | 配管直径D | 配管直径P | |||
| J-XYD92 | 2.5 | 2 | 14 | 6 | 5 |
| 4 | 14.6 | 7.5 | |||
| 2.5 | 15.6 | 7 | |||
-
