产品选型
公称型号
图片仅供参考，请以已选的规格为准
怡合达自营 经济型 全铁接头 直接头 外螺纹异径 变径型 铁材质 镀蓝锌
品牌名称：
怡合达
条件筛选：
主体材质 铁
形状 直接头
允许流体 空气、油
工作压力(MPa) 25
接管类型 变径型
连接类型 外螺纹
种类筛选 全铁接头
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | |
| XZK01 | 外螺纹变径 | 直接头 | 铁 | 铁镀蓝锌 |
技术参数
| 最高工作压力（MPa） | 25 |
| 使用流体 |
脉动水·静流水/ |

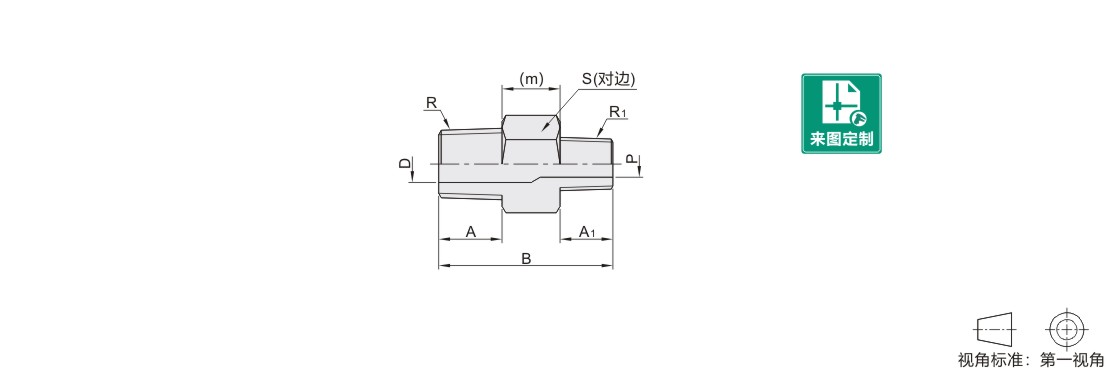

参数图
选型表
| 型号 |
R |
R1 |
A |
A1 |
B |
D |
P |
S |
m |
|
| 代码 | 公称型号 | |||||||||
| XZK01 | 0201 | R1/4 | R1/8 | 14 | 10 | 30 | 7 | 4.5 | 14 | 6 |
| 0302 | R3/8 | R1/4 | 14.5 | 13 | 34 | 9 | 7 | 17 | 6.5 | |
| 0402 | R1/2 | R1/4 | 18 | 14.5 | 40 | 12.5 | 6 | 22 | 7.5 | |
| 0403 | R1/2 | R3/8 | 16 | 14 | 38 | 12 | 9.5 | 22 | 8 | |
| 0604 | R3/4 | R1/2 | 19 | 16.3 | 45.5 | 15.8 | 12 | 27 | 9 | |
| 0806 | R1 | R3/4 | 23 | 21 | 54.5 | 21.4 | 16.5 | 34 | 10.5 | |
-
