        怡合达自营 经济型 卡套接头 外螺纹 直接头 SUS316材质 卡套型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 SUS316
        形状 直接头
        工作温度 -40~200℃
        允许流体 空气、水、油
        工作压力(MPa) 20
        接管类型 卡套型
        连接类型 外螺纹
        种类筛选 高温防腐型卡套接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            XZY06 外螺纹 直接头 SUS316

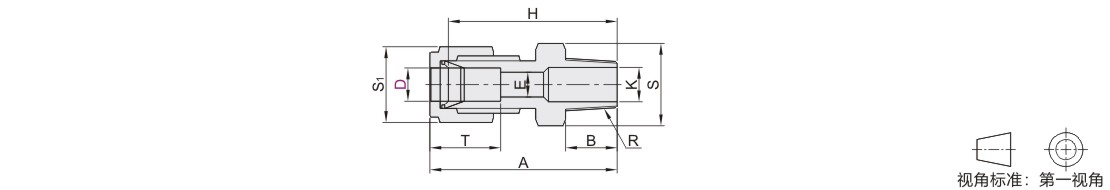

            参数图



            选型表

            型号
            		 公称
            型号
            		 R
            		 A
            		 B
            		 T
            		 E
            		 六角对边
            S
            		 六角对边
            S1
            		 K
            		 H
            代码 D
            XZY06 3.18(1/8'') 1 R1/8 32.5 10 14 2.4 12 12 4.8 25
            2 R1/4 37.5 14 14 7.1 30
            4 1 R1/8 32.2 10 13.7 3 12 4.8 25.5
            2 R1/4 36.7 14 14 7.1 30
            6 1 R1/8 33.8 10 15.8 4.8 14 4.8 26
            2 R1/4 38.8 14 7.1 31
            3 R3/8 17 9.5
            4 R1/2 45.1 19 22 11.9 37.3
            6.35(1/4'') 1 R1/8 33.8 10 14 4.8 26
            2 R1/4 38.8 14 7.1 31
            3 R3/8 17 9.5
            8 1 R1/8 34.7 10 16.7 14 16 4.8 27
            2 R1/4 39.7 14 6 7.1 32
            3 R3/8      6.4 17 9.5
            4 R1/2 45.8 19 22 11.9 38.1
            9.53(3/8'') 2 R1/4 40.1 14 19.6 7.1 17 17 7.1 32.5
            3 R3/8 9.5
            4 R1/2 46.5 19 22 11.9 38.9
            10 2 R1/4 40.6 14 17 19 7.1 33
            3 R3/8 9.5 9.5
            4 R1/2 46.5 19 7.9 22 11.9 38.9
            12 2 R1/4 44.1 14 23.8 7.1 19 22 7.1 33.3
            3 R3/8 9.5 9.5
            4 R1/2 49.7 19 22 11.9 38.9
            12.7(1/2'') 2 R1/4 43.2 14 23.4 7.1 19 7.1 33
            3 R3/8 43.5 9.5 9.5 33.3
            4 R1/2 49.1 19 10.4 22 11.9 38.9
