      D

      公称型号

      图片仅供参考，请以已选的规格为准

        怡合达自营 经济型 卡套接头 外螺纹 T型三通接头 SUS316材质 卡套型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 SUS316
        形状 T型三通接头
        工作温度 -40~200℃
        允许流体 空气、水、油
        工作压力(MPa) 20
        接管类型 卡套型
        连接类型 外螺纹
        种类筛选 高温防腐型卡套接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
             XZY21 外螺纹 T型三通接头 SUS316

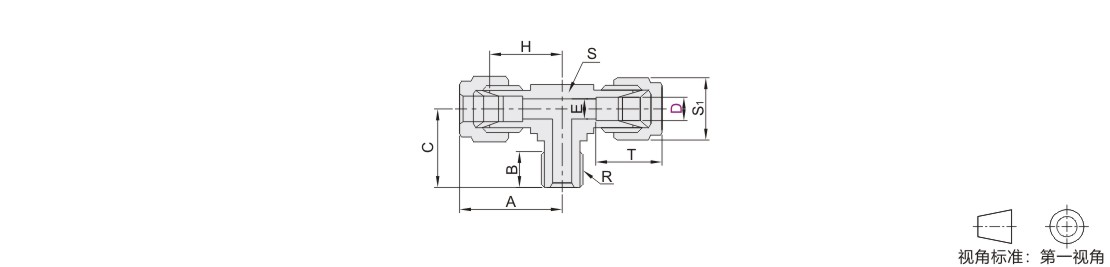

            参数图



            选型表

            型号
            		    公称
                型号
            		 R
            		 A
            		 B
            		 C
            		 T
            		 E
            		 平面对边
            S
            		 六角对边
            S1
            		 H
            代码 D
            XZY21 4 1 R1/8 25.7 10 19.6 13.7 3 12.7 12 19
            2 R1/4 27.5 14 24 16 20.8
            6 1 R1/8 27.4 10 19.6 15.8 4.8

            		 12.7 14 19.6
            2 R1/4 29.2 14 24 16 21.4
            3 R3/8 30.2 24.5 17.5 22.4
            4 R1/2 31.7 19 33 20.6 23.9
            8 1 R1/8 30.1 10 21 16.7 6 16 16 22.4
            2 R1/4 14 24
            3 R3/8 30.8 24.5 17.5 23.1
            4 R1/2 32.6 19 33 20.6 24.9
            10 1 R1/8 33.5 10 22.5 19.6 7.9 17.5
            		 19 25.9
            2 R1/4 14 26.5
            3 R3/8
            4 R1/2 19 33
            20.6
            12 2 R1/4 36.7 14 28.2 23.8 9.5 22
            3 R3/8
            4 R1/2 19 33
