        怡合达自营 经济型 卡套接头 等径 隔板接头 SUS316材质  无螺纹型 卡套型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 SUS316
        形状 隔板接头
        工作温度 -40~200℃
        允许流体 空气、水、油
        工作压力(MPa) 20
        接管类型 卡套型（等径）
        连接类型 无螺纹
        种类筛选 高温防腐型卡套接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质
            XZY41  等径 隔板接头 SUS316

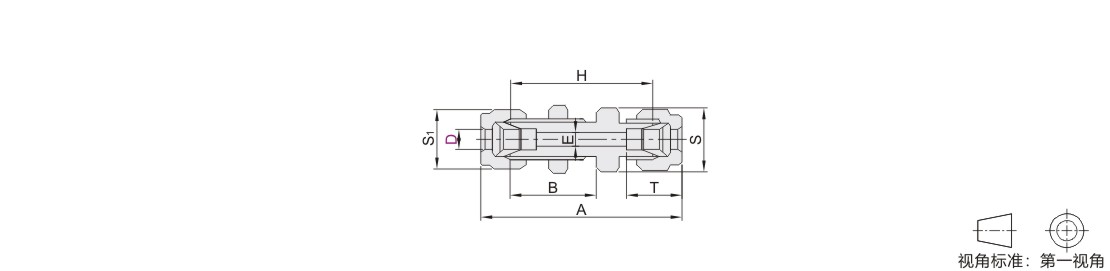

            参数图



            选型表

            型号
            		 A
            		 B
            		 T
            		 E
            		 六角对边
            S
            		 六角对边
            S1
            		 H
            		 面板
            孔尺寸
            		 最大
            面板厚度
            代码 D
            XZY41 6 58.5 26.2 15.8 4.8 16 14 42.9 11.5 10.2
            8 61.4 28.6 16.7 6.4 19 16 46 13.1 11.2
            10 63.7 29.4 19.6 7.9 22 19 48.5 16.3
            12 72.4 31.8 23.8 9.5 24 22 50.8 19.5 12.7
