      代码

      产品选型

      D

      公称型号

      查看大图

      图片仅供参考，请以已选的规格为准

        怡合达自营 精密型  弯接头 标准型 外螺纹 快插型

        条件筛选：

        性价比 精密型
        主体材质 PBT
        形状 弯接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) 0.1~0.9
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 节流阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 螺纹部 脱离环部
            J-XZE01  弯接头 标准型 PBT
            		 黄铜 POM
            		 镀镍

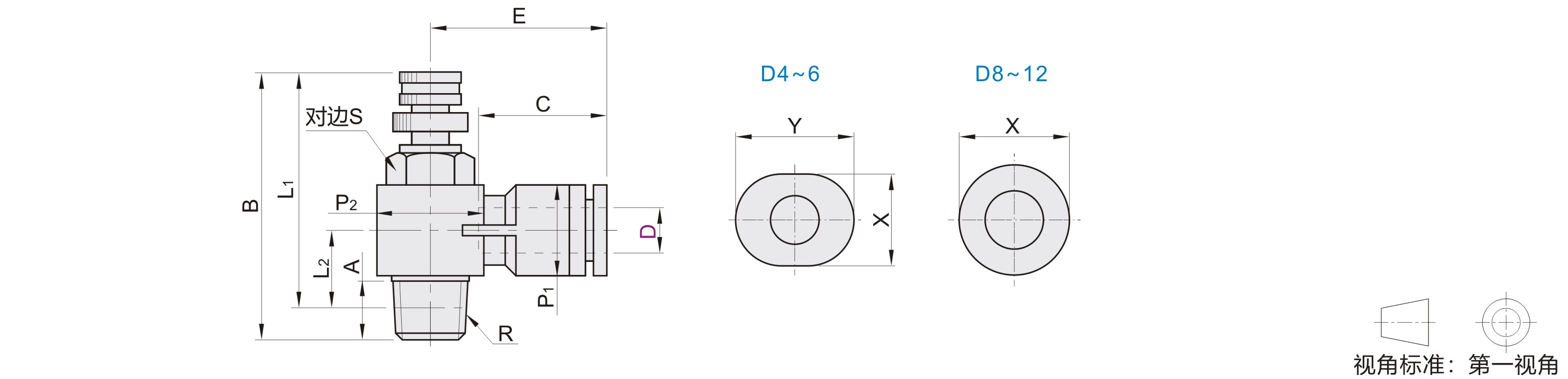

            参数图



            选型表

            型号 公称
            型号
            		 R A B L1 L2 P1 P2 C E 对边
            S            		 X Y 重量
            (g)
            代码 D min max min max
            J-XZE01 4 M5 M5 2.9 29.7 27 26.8 24.1 6.7 8 9.8 11 15.4 8 7.8 9.8 7.9
            1 R1/8 8 41.3 35.2 37.3 31.2 10.7 14.4 17.7 10 18
            6 M5 M5 2.9 29.7 27 26.8 24.1 7.5 10.5 9.8 11.6 17.5 8 9.8 11.8 8.6
            1 R1/8 8 41.3 35.2 37.3 31.2 10.7 14.4 18.3 10 19
            2 R1/4 11.1 48.7 41.9 42.7 35.9 11.9 18.4 20.2 14 37
            8 1 R1/8 8 41.3 35.2 37.3 31.2 14.4 14.4 18.1 26.9 10 13.8 — 22
            2 R1/4 11.1 48.7 41.9 42.7 35.9 13.2 18.4 28.4 14 40
            3 R3/8 13.2 55 47.1 48.6 40.7 15.4 22 28.9 19 71
            10 2 R1/4 11.1 48.7 41.9 42.7 35.9 14.8 17.6 20.2 30.9 14 16.8 44
            3 R3/8 13.2 55 47.1 48.6 40.7 16.7 31.2 19 74
            12 3 18.4 21 23.4 36.9 19.8 78
