同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      D

      公称型号

      图片仅供参考，请以已选的规格为准

        怡合达自营 精密型  节流阀 外螺纹 弯接头 全黄铜型 黄铜材质 镀镍 快插型

        条件筛选：

        性价比 精密型
        主体材质 黄铜+镀镍
        形状 弯接头
        工作温度 0~60℃
        允许流体 空气
        密封材质 NBR
        工作压力(MPa) 0.1~0.9
        接管类型 快插型
        连接类型 外螺纹
        种类筛选 节流阀

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理
            J-XZE31 弯接头 全黄铜型 黄铜 镀镍

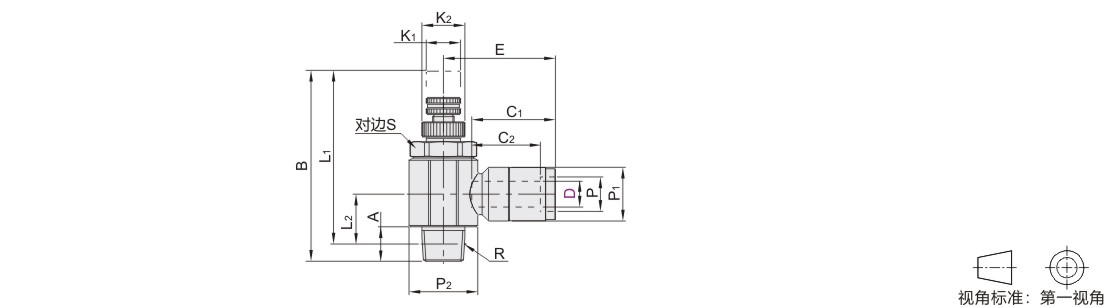

            参数图



            选型表

            型号 公称
            型号
            		 P
            		 R
            		 A
            		 B
            		 L1
            		 L2
            		 E
            		 C1
            		 C2
            		 P1
            		 P2
            		 K1
            		 K2
            		 S
            		 重量
            (g)
            代码 D min max min max
            J-XZE31 4 M5 6 M5 2.9 32.7 30 29.7 27 8.1 22.6 17.6 15 12.5 12 5 8 11 26.2
            1 R1/8 8 44.4 38.3 40.4 34.3 11.6 24.8 16 8 10 14 44.4
            6 M5 8 M5 2.9 32.7 30 29.7 27 8.1 24.1 19.5 16 12.5 12 5 8 11 26.6
            1 R1/8 8 44.4 38.3 40.4 34.3 11.6 26.1 16 8 10 14 44.7
            2 R1/4 11.1 53.6 46.8 47.6 40.8 15 27.6 14.5 19 10 13 17 71.5
            3 R3/8 8 59.5 51.5 53.1 45.1 16.8 29.3 22.5 12 16 21 112.4
            8 1 10 R1/8 11.1 44.4 38.3 40.4 34.3 11.6 26.9 20.2 17 14.5 16 8 10 14 47.1
            2 R1/4 13.2 53.6 46.8 47.6 40.8 15 28.4 19 10 13 17 71.7
            3 R3/8 11.1 59.5 51.5 53.1 45.1 16.8 30.1 22.5 12 16 21 112.3
            10 2 12 R1/4 13.2 53.6 46.8 47.6 40.8 15 31.2 23.2 19.5 18.6 19 10 13 17 85
            3 R3/8 59.5 51.5 53.1 45.1 16.8 33 21.5 22.5 12 16 21 133.6
            12 3 14 R3/8 16 36.1 26.3 23 21.6 139.9
