膜片式联轴器 螺钉夹紧型 铝合金 单/双膜片 高扭矩
条件筛选：
种类筛选 膜片式联轴器
类型 高扭矩膜片式
主体材质 铝合金
表面处理 阳极氧化
轴锁紧方式 螺钉夹紧型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
规格参数
全部型号
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 | 附件 |
||
| 主体 | 膜片 | 主体 | ||||
| DBA51 | 螺钉夹紧型 | 单膜片 | 铝合金 | 不锈钢 | 阳极氧化 | 内六角圆柱头螺钉 |
| DBA61 | 双膜片 | |||||
特点：传递转矩及扭转刚性非常优良，平衡性能良好。
部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。
偏心、偏角轴向位移如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

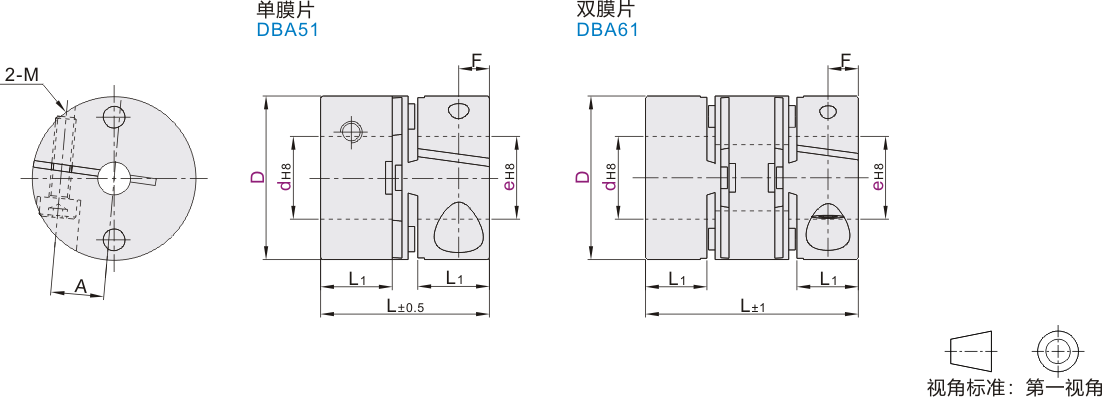

参数图
DBA51~61
| 型号 | d-e | ||||||||||
| 代码 | D | ||||||||||
|
单膜片
|
16 | d | 4 | 5 | 6 | ||||||
| e | 4 5 6 | 5 6 | 6 | ||||||||
| 20 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||
| e | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||
| 25 | d | 5 | 6 | 6.35 | 7 | 8 | 9.53 | 10 | |||
| e | 5 6 6.35 7 8 9.53 10 | 6 6.35 7 8 9.53 10 | 6.35 7 8 9.53 10 | 7 8 9.53 10 | 8 9.53 10 | 9.53 10 | 10 | ||||
| 32 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | ||||
| e | 8 9.53 10 11 12 14 | 9.53 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | |||||
| 40 | d | 8 | 9.53 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | |
| e | 8 9.53 10 11 12 14 15 16 18 | 9.53 10 11 12 14 15 16 18 | 10 11 12 14 15 16 18 | 11 12 14 15 16 18 | 12 14 15 16 18 | 14 15 16 18 | 15 16 18 | 16 18 | 18 | ||
| 50 | d | 14 | 15 | 16 | 18 | 20 | 22 | 24 | |||
| e | 14 15 16 18 20 22 24 | 15 16 18 20 22 24 | 16 18 20 22 24 | 18 20 22 24 | 20 22 24 | 22 24 | 24 | ||||
尺寸性能表
| 型号 |
L |
L1 |
A |
F |
M |
锁紧 扭矩 (N.m) |
额定 扭矩 (N ·m) |
容许安装偏差 |
静态扭转刚性 (N ·m/rad) |
最高 转速 (r/min) |
惯性力矩 (kg·m2) |
重量(g) |
||||||||||
| 代码 | D | DBA51 | DBA61 | 角向(°) | 径向(mm) |
轴向(mm) |
||||||||||||||||
| DBA51 | DBA61 | DBA51 | DBA61 | DBA51 | DBA61 | DBA51 | DBA61 | DBA51 | DBA61 | DBA51 | DBA61 | |||||||||||
| 单膜片 DBA51 双膜片 DBA61 |
16 | 17.3 | 23.4 | 7.4 | 5 | 3 | M2.5 | 1 | 0.6 | 1 | 2.5 | 0.05 | 0.2 | ±0.1 | ±0.3 | 160 | 130 | 9000 | 2.0×10⁻⁷ | 24×10⁻⁷ | 7 | 9 |
| 20 | 18.7 | 26 | 7.5 | 6.2 | 3.4 | 0.9 | 290 | 220 | 7600 | 6.0×10⁻⁷ | 7.2×10⁻⁷ | 11 | 14 | |||||||||
| 25 | 22 | 30.5 | 9 | 8.5 | 4 | M3 | 1.7 | 2.2 | ±0.2 | ±0.4 | 550 | 440 | 6000 | 1.8×10⁻⁶ | 2.2×10⁻⁶ | 22 | 27 | |||||
| 32 | 28.3 | 41 | 12.4 | 11 | 6 | M4 | 2.5 | 3.8 | 0.1 | 0.3 | 1200 | 960 | 4800 | 5.2x10⁻⁶ | 6.0×10⁻⁶ | 50 | 60 | |||||
| 40 | 35 | 47.4 | 15.5 | 13.1 | 7.8 | M5 | 7 | 6.8 | ±0.5 | 2200 | 1900 | 4000 | 1.3×10⁻⁵ | 1.7×10⁻⁵ | 85 | 104 | ||||||
| 50 | 40.5 | 58 | 18 | 16.7 | 9 | M6 | 12 | 11 | 2600 | 2250 | 3500 | 3.6×10⁻⁵ | 4.6×10⁻⁵ | 170 | 210 | |||||||
惯性力矩和重量按最大孔径计算。 此款联轴器锁紧螺丝会突出联轴器边缘直径位置，具体以实物为准！
-
