梅花式联轴器 双侧免键型 铝合金 聚氨酯梅花垫
条件筛选：
种类筛选 梅花式联轴器
类型 梅花式
主体材质 铝合金
表面处理 阳极氧化
结构 通用型
调整环材质 优力胶
轴锁紧方式 免键型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
起订量：1PCS
, 加量幅度：1PCS
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码DCJ21的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
引导式选型
技术图档
全部型号
3D预览
技术图档（二）
产品简介
产品问答
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 |
附件 |
||
| 主体 | 间隔环 | |||||
| DCJ21 | 通用型 | 免键型 | 铝合金 | 聚氨酯 | 阳极氧化 | 内六角圆柱头螺钉 |

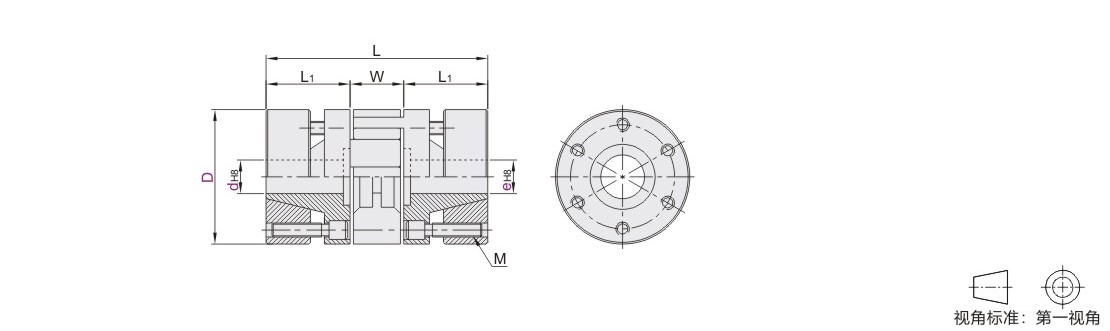

参数图
选型表
| 型号 | d-e | |||||||||||||
| 代码 | D | |||||||||||||
| DCJ21 |
30 | d | 8 | 9.525 | 10 | 11 | 12 | 14 | ||||||
| e | 8 9.525 10 11 12 14 | 9.525 10 11 12 14 | 10 11 12 14 | 11 12 14 | 12 14 | 14 | ||||||||
| 40 | d | 11 | 12 | 14 | 16 | 19 | 20 | |||||||
| e | 11 12 14 16 19 20 | 12 14 16 19 20 | 14 16 19 20 | 16 19 20 | 19 20 | 20 | ||||||||
| 55 | d | 14 | 16 | 19 | 20 | 24 | 25 | 28 | ||||||
| e | 14 16 19 20 24 25 28 | 16 19 20 24 25 28 | 19 20 24 25 28 | 20 24 25 28 | 24 25 28 | 25 28 | 28 | |||||||
| 65 | d | 19 | 20 | 24 | 25 | 28 | 30 | 35 | 38 | |||||
| e | 19 20 24 25 28 30 35 38 | 20 24 25 28 30 35 38 | 24 25 28 30 35 38 | 25 28 30 35 38 | 28 30 35 38 | 30 35 38 | 35 38 | 38 | ||||||
| 80 | d | 24 | 25 | 28 | 30 | 35 | 38 | 40 | 45 | |||||
| e | 24 25 28 30 35 38 40 45 | 25 28 30 35 38 40 45 | 28 30 35 38 40 45 | 30 35 38 40 45 | 35 38 40 45 | 38 40 45 | 40 45 | 45 | ||||||
| 95 |
d | 30 | 35 | 38 | 40 | 45 | 50 | |||||||
| e | 30 35 38 40 45 50 | 35 38 40 45 50 | 38 40 45 50 | 40 45 50 | 45 50 | 50 | ||||||||
| 105 | d | 35 | 38 | 40 | 45 | 50 | 55 | 60 | ||||||
| e | 35 38 40 45 50 55 60 | 38 40 45 50 55 60 | 40 45 50 55 60 | 45 50 55 60 | 50 55 60 | 55 60 | 60 | |||||||
尺寸性能表
| 型号 | L | L1 | W | M | 锁紧扭矩 (N·m) |
额定扭矩 (N ·m) |
最大扭矩 (N ·m) |
最高转速 (rpm) |
惯性力矩 (kg·m²) |
静态扭转刚性 (N·m/rad) |
容许安装偏差 | 重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | |||||||||||
| DCJ21 | 30 | 50 | 18.5 | 13 | M3 | 1.3 | 7.4 | 14.8 | 20000 | 8.7×10-⁴ | 510 | 0.02 | 1 | 0~0.6 | 50 |
| 40 | 66 | 25 | 16 | M4 | 2.7 | 9.5 | 19 | 15000 | 1.12×10-⁴ | 550 | 0~0.8 | 120 | |||
| 55 | 78 | 30 | 18 | M5 | 6 | 34 | 68 | 13000 | 4.5×10-⁴ | 1510 | 280 | ||||
| 65 | 90 | 35 | 20 | M5 | 95 | 190 | 10500 | 9.1×10-⁴ | 2800 | 450 | |||||
| 80 | 111.5 | 45 | 24 | M6 | 10 | 135 | 270 | 8600 | 1.9×10-⁴ | 3600 | 0~1 | 960 | |||
| 95 | 126 | 50 | 26 | M8 | 35 | 230 | 460 | 7500 | 2.2×10-⁴ | 4700 | 2310 | ||||
| 105 | 140 | 56 | 28 | 380 | 760 | 6000 | 3.3×10-⁴ | 5800 | 3090 | ||||||
惯性力矩和重量为最大孔径时的值。
产品简介
产品简介
产品问答
产品问答
关于此产品的常见问题
1、梅花式联轴器的使用温度范围？
正常情况下，使用温度在-50℃~+80℃。
2、梅花式联轴器的适用工况。
梅花垫用于吸收震动，最适合启停/正反转频繁的系统。
3、梅花联轴器梅花垫多久更换比较好？
至于更换的时间周期，这没有一个固定的数值可以参考。不同的机器设备上的使用情况不同，如果是安装问题可能运转 1 天就直接磨坏了；
而安装到位，要看实际的传递效果，半年、一年都可能发生磨损。所以， 对于梅花联轴器定期的维护必不可少。
4、梅花垫的硬度大小对联轴器的影响。
梅花垫硬度越高，则联轴器所能承受的扭矩也就越大，其调偏性能会下降；梅花垫硬度越低，则承受的扭矩也就越小，但调偏性能会上升。
