梅花式联轴器带键槽螺钉固定型聚氨酯梅花垫碳钢发黑

条件筛选：

种类筛选梅花式联轴器

类型梅花式

主体材质 S45C

表面处理发黑

调整环材质聚氨酯

轴锁紧方式带键槽螺钉固定型

产品型号：

请先点击左侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

技术图档

全部型号

3D预览

技术图档（二）

产品简介

产品问答

材质图

材质图

参数图

选型表

选型表

材质图

参数图

材质图

参数图

材质图

代码	类型	主体材质	间隔环	表面处理	附件
DCK21	带键槽螺钉固定型	S45C	聚氨酯	发黑	内六角紧定螺钉

参数图

选型表

型号		d-e
代码	D	d-e
DCK21	30	d	5	6	6.35	7	8	9	9.525	10	11	12	12.7	13	14	15
	30	e	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	7 8 9 9.525 10 11 12 12.7 13 14 15	8 9 9.525 10 11 12 12.7 13 14 15	9 9.525 10 11 12 12.7 13 14 15	9.525 10 11 12 12.7 13 14 15	10 11 12 12.7 13 14 15	11 12 12.7 13 14 15	12 12.7 13 14 15	12.7 13 14 15	13 14 15	14 15	15
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18	19	20	22
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 22	10 11 12 12.7 13 14 15 16 17 18 19 20 22	11 12 12.7 13 14 15 16 17 18 19 20 22	12 12.7 13 14 15 16 17 18 19 20 22	12.7 13 14 15 16 17 18 19 20 22	13 14 15 16 17 18 19 20 22	14 15 16 17 18 19 20 22	15 16 17 18 19 20 22	16 17 18 19 20 22	17 18 19 20 22	18 19 20 22	19 20 22	20 22	22
	55	d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28	30
	55	e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	12.7 13 14 15 16 17 18 19 20 22 24 25 28 30	13 14 15 16 17 18 19 20 22 24 25 28 30	14 15 16 17 18 19 20 22 24 25 28 30	15 16 17 18 19 20 22 24 25 28 30	16 17 18 19 20 22 24 25 28 30	17 18 19 20 22 24 25 28 30	18 19 20 22 24 25 28 30	19 20 22 24 25 28 30	20 22 24 25 28 30	22 24 25 28 30	24 25 28 30	25 28 30	28 30	30
	65	d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65	e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 38	36 38	38
	80	d	19	20	22	24	25	28	30	32	35	36	38	40	42	45
	80	e	19 20 22 24 25 28 30 32 35 36 38 40 42 45	20 22 24 25 28 30 32 35 36 38 40 42 45	22 24 25 28 30 32 35 36 38 40 42 45	24 25 28 30 32 35 36 38 40 42 45	25 28 30 32 35 36 38 40 42 45	28 30 32 35 36 38 40 42 45	30 32 35 36 38 40 42 45	32 35 36 38 40 42 45	35 36 38 40 42 45	36 38 40 42 45	38 40 42 45	40 42 45	42 45	45
	95	d	30	35	38	40	45	50	55
	95	e	30 35 38 40 45 50 55	35 38 40 45 50 55	38 40 45 50 55	40 45 50 55	45 50 55	50 55	55
	105	d	35	38	40	45	50	55	60
	105	e	35 38 40 45 50 55 60	38 40 45 50 55 60	40 45 50 55 60	45 50 55 60	50 55 60	55 60	60
	120	d	45	48	50	52	55	60
	120	e	45 48 50 52 55 60 65	48 50 52 55 60 65	50 52 55 60 65	52 55 60 65	55 60 65	60 65

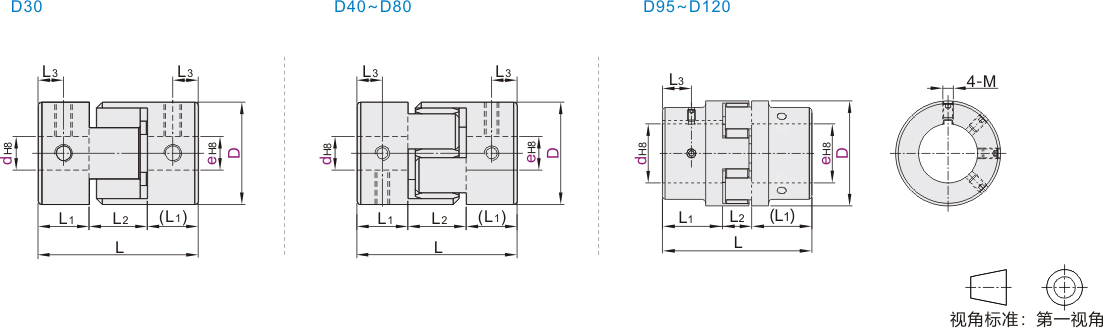

尺寸性能表

型号		L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量(g)
代码	D	L	L1	L2	L3	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量(g)
DCK21	30	35	11.7	11.6	5.9	M4	1.7	12	24	15000	1.1×10⁻³	72	0.02	1	0~0.6	100
	40	66	25.5	15	12.8	M5	4	16	32	10000	1.43×10⁻³	500			0~0.8	300
	55	78	30.5	17	15.3	M6	7	57	114	8000	5.7×10⁻³	1500				724
	65	90	36	18	18	M8	15	150	300	6000	1.17×10⁻²	2800				1164
	80	114	46	22	15			260	520	4600	2.34×10⁻²	3500				1932
	95	126	51	24	14			380	760	3800	2.6×10⁻²	4600				3640
	105	140	57.5	25	16			480	960	3400	4.6×10⁻²	5800			0~1	4860
	120	160	66	28	18	M10	17	630	1260	3000	5.85×10⁻²	6900			0~1	6480

惯性力矩和重量按最大孔计算!
