产品选型
外径D(mm)
外径d(mm)
轴孔径e(mm)
图片仅供参考，请以已选的规格为准
8字型联轴器 螺钉固定型 铝合金 聚氨酯梅花垫
条件筛选：
类型 8字型
主体材质 铝合金
表面处理 阳极氧化
轴锁紧方式 螺钉固定型
种类筛选 8字型联轴器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 | 附件 |
|
| 主体 | 弹性体 | 主体 | |||
| DFC01 | 螺钉固定型 | 铝合金 | 聚氨酯 | 阳极氧化 | 内六角紧定螺钉 |
特点
具备卓越的吸收偏差能力，常使用在较大偏心/偏角场合； 弹性体为聚氨酯，具有吸收冲击及震动功能。 适用场合：编码器、微型普通电机。

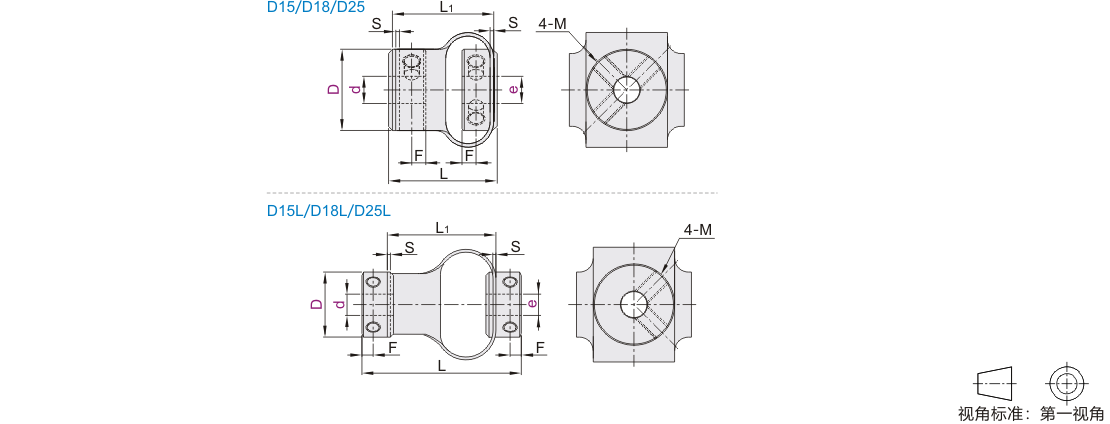

参数图
选型表
| 型号 |
d-e |
|||||||||||||||||||||||
| 代码 | D | |||||||||||||||||||||||
| DFC01 |
15 | d | 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | |||||||||||||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||||||||||||
| 15L | d | 3 | 4 | 5 | 6 | 6.35 | 7 | 8 | ||||||||||||||||
| e | 3 4 5 6 6.35 7 8 | 4 5 6 6.35 7 8 | 5 6 6.35 7 8 | 6 6.35 7 8 | 6.35 7 8 | 7 8 | 8 | |||||||||||||||||
| 18 | d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 10 | |||||||||||||||
| e | 4 5 6 6.35 7 8 9 10 | 5 6 6.35 7 8 9 10 | 6 6.35 7 8 9 10 | 6.35 7 8 9 10 | 7 8 9 10 | 8 9 10 | 9 10 | 10 | ||||||||||||||||
| 18L |
d | 4 | 5 | 6 | 6.35 | 7 | 8 | 9 | 10 | |||||||||||||||
| e | 4 5 6 6.35 7 8 9 10 | 5 6 6.35 7 8 9 10 | 6 6.35 7 8 9 10 | 6.35 7 8 9 10 | 7 8 9 10 | 8 9 10 | 9 10 | 10 | ||||||||||||||||
| 25 |
d | 6 | 6.35 | 7 | 8 | 9 | 10 | 12 | 14 | 15 | ||||||||||||||
| e | 6 6.35 7 8 9 10 12 14 15 | 6.35 7 8 9 10 12 14 15 | 7 8 9 10 12 14 15 | 8 9 10 12 14 15 | 9 10 12 14 15 | 10 12 14 15 | 12 14 15 | 14 15 | 15 | |||||||||||||||
| 25L |
d | 6 | 6.35 | 7 | 8 | 9 | 10 | 12 | 14 | 15 | ||||||||||||||
| e | 6 6.35 7 8 9 10 12 14 15 | 6.35 7 8 9 10 12 14 15 | 7 8 9 10 12 14 15 | 8 9 10 12 14 15 | 9 10 12 14 15 | 10 12 14 15 | 12 14 15 | 14 15 | 15 | |||||||||||||||
尺寸性能表
| 型号 | L | L1 | S | F | M | 锁紧扭矩 (N·m) |
额定扭矩 (N·m) |
最高转速 (r/min) |
惯性力矩 (kg·m²) |
静态扭转刚性 (N·m/rad) |
容许安装偏差 | 重量 (g) |
|||
| 代码 | D | 径向(mm) | 角向(°) | 轴向(mm) | |||||||||||
| DFC01 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 1.2 | 0.5 | 8000 | 4.5×10⁻⁴ | 15 | 1 | 2 | ±2~5 | 8 |
| 15L | 31 | ||||||||||||||
| 18 | 28 | 25 | 3.1 | M4 | 2.5 | 0.8 | 6000 | 5.6×10⁻⁴ | 20 | 3 | 13 | ||||
| 18L | 38 | ||||||||||||||
| 25 | 45 | 39 | 3.8 | 1.0 | 5000 | 7.0×10⁻⁴ | 25 | 2 | 34 | ||||||
| 25L | 56 | ||||||||||||||
无法加工键槽。 惯性力矩和重量按最大孔径计算。
-
