经济型五角把手 标准型
品牌名称：
怡合达
条件筛选：
特征 标准型
把手形状 五角把手
种类筛选 经济型把手
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

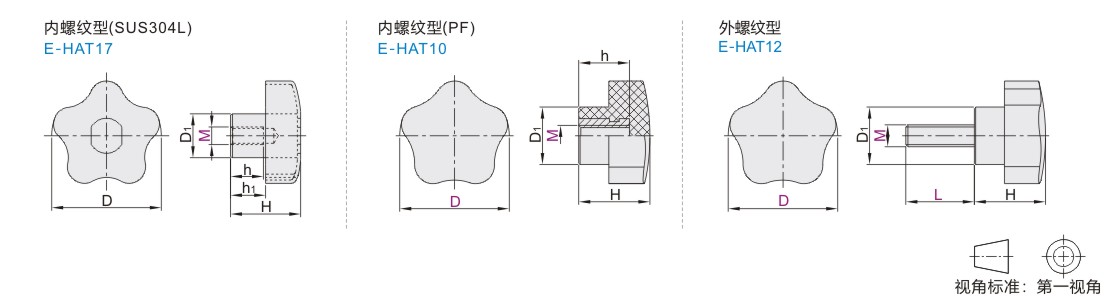

参数图
材质图
| 代码 | 类型 | 握柄部 | 螺纹部 | |
| 材质 | 材质 | 表面处理 | ||
| E-HAT17 | 内螺纹型 | SUS304L | SUS304L | — |
| E-HAT10 | PF | 黄铜 | — | |
| E-HAT12 | 外螺纹型 | Q235 | 镀镍 | |
参数图
内螺纹型(SUS304L)
| 型号 | D | D1 | H | h | h1 | 参考重量(kg/pcs) | ||
| 代码 | M | |||||||
| E-HAT17 | 5 | 32 | 13 | 23 | 10 | 11 | 0.037 | |
| 6 | 40 | 16 | 26 | 12 | 13 | 0.060 | ||
| 8 | 50 | 20 | 33 | 15 | 16 | 0.111 | ||
| 10 | 63 | 25 | 41 | 20 | 21 | 0.205 | ||
外螺纹型
| 型号 | D | L | 握柄部颜色 | D1 | H | 参考重量(kg/pcs) | |
| 代码 | M | ||||||
| E-HAT12 | 5 | 25 | 10 15 20 25 40 | E(黑色) | 15 | 20 | 0.011 |
| 6 | 32 | 10 20 25 30 40 | 19 | 22 | 0.023 | ||
| 8 | 40 | 20 25 30 35 40 | 21 | 25 | 0.041 | ||
| 10 | 50 | 25 30 35 40 50 | 25 | 29 | 0.071 | ||
| 12 | 65 | 20 25 30 40 50 | 27 | 36.5 | 0.1 | ||
内螺纹型(PF)
| 型号 | D | 握柄部颜色 | D1 | H | h | 参考重量 (kg/pcs) |
|
| 代码 | M | ||||||
| E-HAT10 | 5 | 25 | E(黑色) | 15 | 20 | 9 | 0.01 |
| 6 | 32 | 19 | 22 | 11.5 | 0.015 | ||
| 8 | 40 | 21 | 25 | 16 | 0.025 | ||
| 10 | 50 | 25 | 29 | 17 | 0.035 | ||
| 12 | 65 | 27 | 36.5 | 21 | 0.05 | ||
| 14 | 17 | 0.052 | |||||
| 16 | 23 | 0.055 | |||||
-
