图片仅供参考，请以已选的规格为准
经济型支撑轴承箱式单元 单衬型/双衬型 单滑块/组件 阳极氧化
条件筛选：
性价比 经济型
结构 标准型
直线轴承样式 单衬
产品型号：
E-LMZ51-d10
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号：
E-LMZ51-d10
复制
型号筛选
型号已生成
重置
代码
参数选型
直线轴承样式
结构
种类筛选
支撑轴承箱式单元单件
产品选型
内径d(mm)
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
||||||
| 导轨 | 滑块 | 轴承 | 油嘴 | 导轨 | 滑块 | ||||
| E-LMZ51 | 单件(滑块) | 标准型 | 单衬型 | — | 铝合金 | SUJ2 | — | — | 阳极 氧化 |
| E-LMZ52 | 双衬型 | 铸铁 | |||||||
| E-LMZ56 | 加宽型 | 单衬型 | — | ||||||
| E-LMZ01 | 组件(滑块+导轨) | 标准型 | 单衬型 | SUJ2 | — | 镀硬铬 | |||
| E-LMZ02 | 双衬型 | 铸铁 | |||||||
| E-LMZ06 | 加宽型 | 单衬型 | — | ||||||
该产品适合水平和竖直安装，且负载垂直作用于滑块的使用工况； 请注意：产品竖直安装使用，其承受负载能力为额定值的1/3； 长度尺寸L超过3000mm可采用拼接方案，如有需要请特殊备注或来图定制。 支撑导轨铝拖底部开槽位置因规格不同会有所差异，不影响产品的安装使用。 滑块内部为开口式轴承结构，与圆导轨配合使用会出现左右晃动，晃动角度约8~23°。

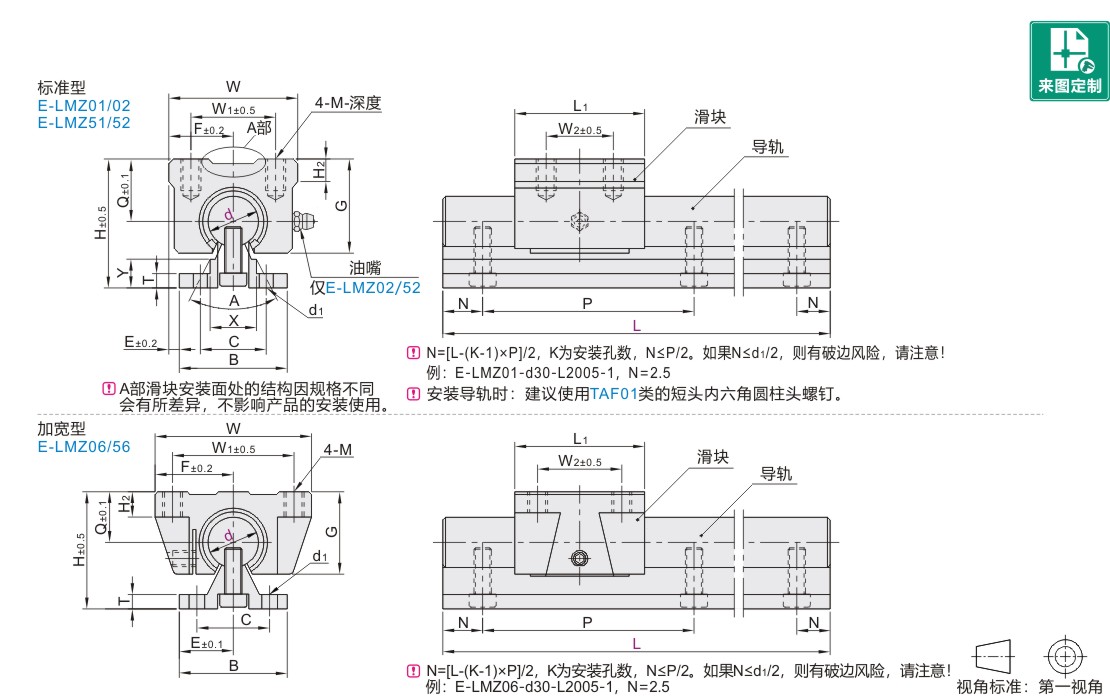

参数图
单件(滑块)·标准型
| 型号 |
L1 |
F |
G |
H2 |
W |
W1 |
W2 |
A |
M-深度 |
Q |
基本额定负载 |
||||||
| 代码 | d |
E-LMZ51 |
E-LMZ52 |
E-LMZ51 |
E-LMZ52 |
E-LMZ51 |
E-LMZ52 |
||||||||||
| C(动)N | Co(静)N | C(动)N | Co(静)N | ||||||||||||||
| 单衬型 E-LMZ51 双衬型 E-LMZ52 |
(10) | 32 | — | 18 | 24 | 7 | 36 | 25 | 20 | — | 80° | M5-10 | 15 | 400 | 440 | — | — |
| (12) | 39 | 20.5 | 28 | 41 | 28 | 26 | 17.5 | 412 | 442 | ||||||||
| 16 | 45 | 85 | 22.5 | 33 | 9 | 45 | 32 | 30 | 60 | M5-12 | 20 | 796 | 1021 | 1247 | 2041 | ||
| 20 | 50 | 96 | 24 | 39 | 11 | 48 | 35 | 35 | 70 | 60° | M6-12 | 23 | 859 | 1345 | 1453 | 2689 | |
| 25 | 65 | 130 | 30 | 47 | 14 | 60 | 40 | 40 | 100 | 50° | 27 | 1095 | 2046 | 1779 | 4092 | ||
| 30 | 70 | 140 | 35 | 56 | 15 | 70 | 50 | 50 | 110 | M8-18 | 33 | 1529 | 2676 | 2484 | 5352 | ||
| 35 | 80 | 160 | 40 | 63 | 18 | 80 | 55 | 55 | 120 | 37 | 1661 | 3026 | 2698 | 6051 | |||
| 40 | 90 | 175 | 45 | 72 | 20 | 90 | 65 | 65 | 140 | M10-20 | 42 | 2259 | 4777 | 3670 | 9555 | ||
| 50 | 110 | 215 | 60 | 91 | 25 | 120 | 94 | 80 | 160 | 53 | 4608 | 8644 | 7485 | 17287 | |||
带( )的规格不适用双衬型E-LMZ52。 kgf=N×0.101972
组件(滑块+导轨)·标准型
| 型号 |
L 最小单位1 |
滑块 数量 |
B |
C |
P |
E |
H |
d1 |
T |
X |
Y |
重量 |
||
| 代码 | d | 箱式单元(kgf) | 导轨(kgf/m) | |||||||||||
| 单衬型 E-LMZ01 双衬型 E-LMZ02 |
(10) | 200~3000 | 0~10 | 30 | 22 | 100 | 3 | 36 | 4.5 | 4 | — | — | 0.065 | 1.08 |
| (12) | 5.5 | 40 | 0.10 | 1.60 | ||||||||||
| 16 | 40 | 30 | 150 | 2.5 | 45 | 5.5 | 5 | 0.15 | 2.56 | |||||
| 20 | 45 | 30 | 1.5 | 50 | 0.20 | 3.50 | ||||||||
| 25 | 55 | 35 | 200 | 2.5 | 60 | 6.6 | 6 | 0.45 | 5.30 | |||||
| 30 | 60 | 40 | 5 | 70 | 7 | 0.63 | 7.38 | |||||||
| 35 | 65 | 45 | 7.5 | 80 | 9 | 8 | 27.5 | 13.2 | 0.92 | 9.68 | ||||
| 40 | 75 | 55 | 90 | 9 | 38 | 15 | 1.33 | 12.69 | ||||||
| 50 | 95 | 70 | 12.5 | 115 | 11 | 11 | 45 | 18 | 3 | 20.65 | ||||
带( )的的规格不适用双衬型E-LMZ02。
单件(滑块)·加宽型
| 型号 | L1 |
F |
G |
H2 |
W |
W1 |
W2 |
M |
Q |
基本额定负载 |
||
| 代码 | d | C(动)N | Co(静)N | |||||||||
| E-LMZ56 | 16 | 42 | 31 | 26 | 8 | 62 | 50 | 30 | M5 | 18 | 796 | 1021 |
| 20 | 51 | 34 | 31 | 10 | 68 | 54 | 37 | M6 | 21 | 859 | 1345 | |
| 25 | 65 | 41 | 41 | 12 | 82 | 65 | 50 | M8 | 28 | 1095 | 2046 | |
| 30 | 75 | 45.5 | 48 | 91 | 75 | 60 | 34 | 1529 | 2676 | |||
kgf=N×0.101972
组件(滑块+导轨)·加宽型
| 型号 | L 最小单位1 |
滑块 数量 |
B | C | P | E | H | d1 | T | 重量 | ||||||||||||||||||
| 代码 | d | 箱式单元(kgf) | 导轨(kgf/m) | |||||||||||||||||||||||||
| E-LMZ06 | 16 | 200~3000 | 0~10 | 50 | 37 | 150 | 25 | 40 | 5.5 | 5.8 | 0.18 | 2.45 | ||||||||||||||||
| 20 | 55 | 40 | 27.5 | 50 | 6.6 | 0.30 | 3.60 | |||||||||||||||||||||
| 25 | 65 | 45 | 200 | 32.5 | 60 | 6.6 | 7.8 | 0.60 | 5.60 | |||||||||||||||||||
| 30 | 75 | 55 | 37.5 | 70 | 10 | 0.90 | 8.00 | |||||||||||||||||||||
-
