      型号：

      E-MEK02-6-Y7-F10-N3

      复制

      型号筛选

      可选加工（可选）

      型号已生成

      重置

      代码

      参数选型

      外形

      材质

      表面处理

      形状筛选

      内螺纹 台阶形
      内螺纹 台阶形

      产品选型

      规格

      Y

      7~65
      /1

      F

      5~110
      /1

      N

      图片仅供参考，请以已选的规格为准

        经济型悬臂销 内螺纹安装型 带内螺纹型·标准型/台阶型/六角型

        品牌名称：

        怡合达

        条件筛选：

        外形 台阶形
        材质 SCr440
        表面处理 无电解镀镍
        固定部轴端形状 内螺纹
        安装部轴端形状 内螺纹
        尺寸选择 螺纹长度固定
        种类筛选 经济型悬臂销

        产品型号：

        E-MEK02-6-Y7-F10-N3

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            可选加工参数

            材质图

            参数图

            材质图
            代码 材质 表面处理
            标准型 台阶型 六角型 国标 相当
            E-MEJ01 E-MEK01 E-MEL01 40Cr SCr440 发黑
            E-MEJ02 E-MEK02 E-MEL02 无电解镀镍
            E-MEJ03 E-MEK03 E-MEL03 —
            E-MEJ11 E-MEK11 E-MEL06 0Cr18Ni9 SUS304



            如对防锈有要求请选用不锈钢或镀镍产品。
            此经济型产品不建议与轴承配合使用。

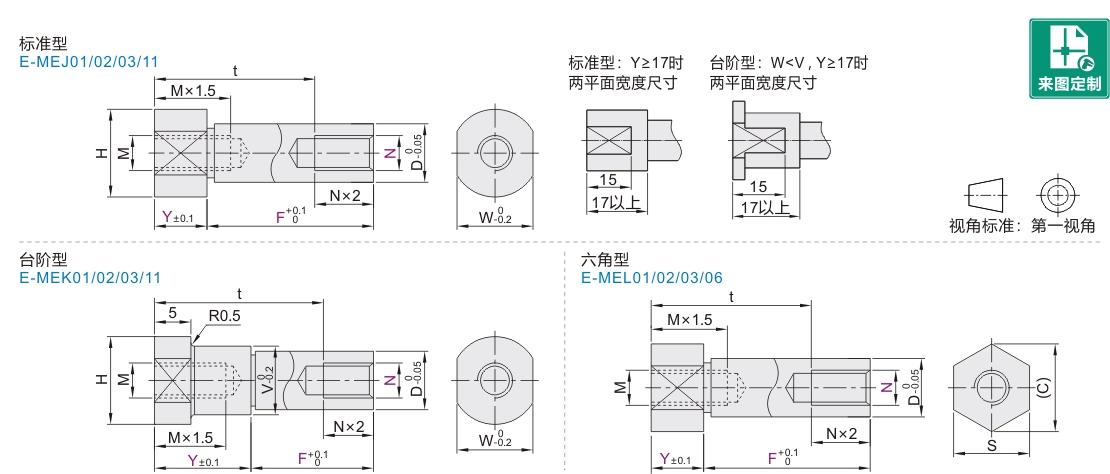

            参数图



            标准型

            型号 D 最小单位1 N M H W
            代码 规格 Y F

            (SCr440)
            E-MEJ01
            E-MEJ02
            E-MEJ03


            (SUS304)
            E-MEJ11

            		 6 6 2~65 5~110 3 M3 10 8
            8 8     4 M4 12 10
            10 10     4  5  6 M6 15 13
            12 12 10~160         5  6  8 M8 17 14
            13 13 18 15
            15 15             6  8  10 M10 20 17
            16 16 21 18
            17 17 23 20
            18 18
            20 20 4~80             6  8  10  12 M12 26 24
            22 22 M16 28 26
            25 25                 8  10  12  16 31 27
            25A M12
            30 30                 8  10  12  16  20 M20 36 32
            30A M16



            台阶型

            型号 D 最小单位1 N M V H W
            代码 规格 Y F

            (SCr440)
            E-MEK01
            E-MEK02
            E-MEK03


            (SUS304)
            E-MEK11

            		 6 6 7~65 5~110 3 M3 8 10 8
            8 8     4 M4 10 12 10
            10 10     4  5  6 M6 13 15 13
            12 12 10~110         5  6  8 M8 15 17 14
            13 13 16 18 15
            15 15             6  8  10 M10 18 20 17
            16 16 19 21 18
            17 17 20 23 20
            18 18 21
            20 20             6  8  10  12 M12 24 26 24
            22 22 M16 26 28 26
            25 25                 8  10  12  16 29 31 27
            25A M12
            30 30                 8  10  12  16  20 M20 34 36 32
            30A M16



            六角型

            型号 D 最小单位1 N M S (C)
            代码 规格 Y F

            (SCr440)
            E-MEL01
            E-MEL02
            E-MEL03


            (SUS304)
            E-MEL06

            		 6 6 2~65 5~110 3 M3 8 9.2
            8 8     4 M4 10 11.5
            10 10     4  5  6 M6 13 15
            12 12 10~160         5  6  8 M8 14 16.2
            13 13 17 19.6
            15 15             6  8  10 M10
            16 16 19 21.9
            17 17
            18 18 24 27.7
            20 20 4~65             6  8  10  12 M12
            22 22
            25 25                 8  10  12  16 M16 27 31.2
            25A M12
            30 30                 8  10  12  16  20 M20 32 36.9
            30A M16



            Y、F选型条件

            D M t
            6 M3 11
            8 M4 12.5
            10 M6 14
            12/13 M8 17
            15 M10 20
            16
            17
            18
            20 M12 25
               22
            25 M16 31
            30 M20 37



            选择Y、F时，应确保图中的t尺寸不小于上表所示的值，底孔相互干涉时，  则为通孔。
