        经济型带轴承脚杯 重载型 固定调节型

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        类型 固定调节型
        表面处理 无
        胶垫材质 无
        底座主体材质 SUS304
        载荷 重载型
        螺杆材质 SUS304
        底座特征 圆形
        种类筛选 带轴承脚杯

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          可选加工参数

          材质图

          参数图

          材质图
          代码 类型 材质
          外罩/螺杆/轴承
          E-WAD51 固定调节型 SUS304



          由于市面上钢材位为5mm一个梯度，且存在公差，
              因此车制底座公差-2~0mm均为合理范围。
          标准螺杆长度以25mm为一个梯度，可根据客户
              要求定制长度，需要注意定制长度后，切短的面
              无表面处理，碳钢会喷漆防锈。
          请根据脚杯螺杆尺寸M进行相关配件选择，
              详见脚杯可选配件汇总。

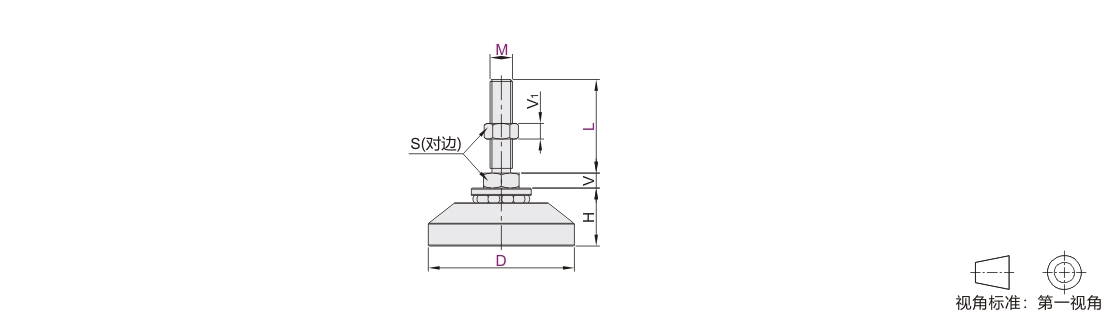

          参数图



          选型表

          型号
          		 M L 螺距 S H V V1 承载
          (Kg)          		 重量
          (Kg/pcs)
          代码 D
          E-WAD51

          80          		 16 50 2 24 34 10 13 1000 0.84
          75 0.88
          100 0.92
          125 0.96
          150 1.00
          200 1.08
          250 1.17
          300 1.25
          20 50 2.5 30 13 16 1250 0.92
          100 1.05
          125 1.11
          150 1.17
          200 1.30
          250 1.42
          300 1.54
          24 50 3 36 16 19 1750 1.04
          100 1.22
          125 1.31
          150 1.40
          200 1.58
          250 1.76
          300 1.94
          100 16 50 2 24 34 10 13 1500 1.33
          100 1.41
          125 1.43
          150 1.49
          200 1.57
          250 1.65
          300 1.73
          20 50 2.5 30 13 16 2000 1.41
          100 1.54
          125 1.60
          150 1.67
          200 1.79
          250 1.92
          300 2.05
          24 50 3 36 16 19 2500 1.53
          100 1.71
          125 1.80
          150 1.89
          200 2.07
          250 2.25
          300 3.43
