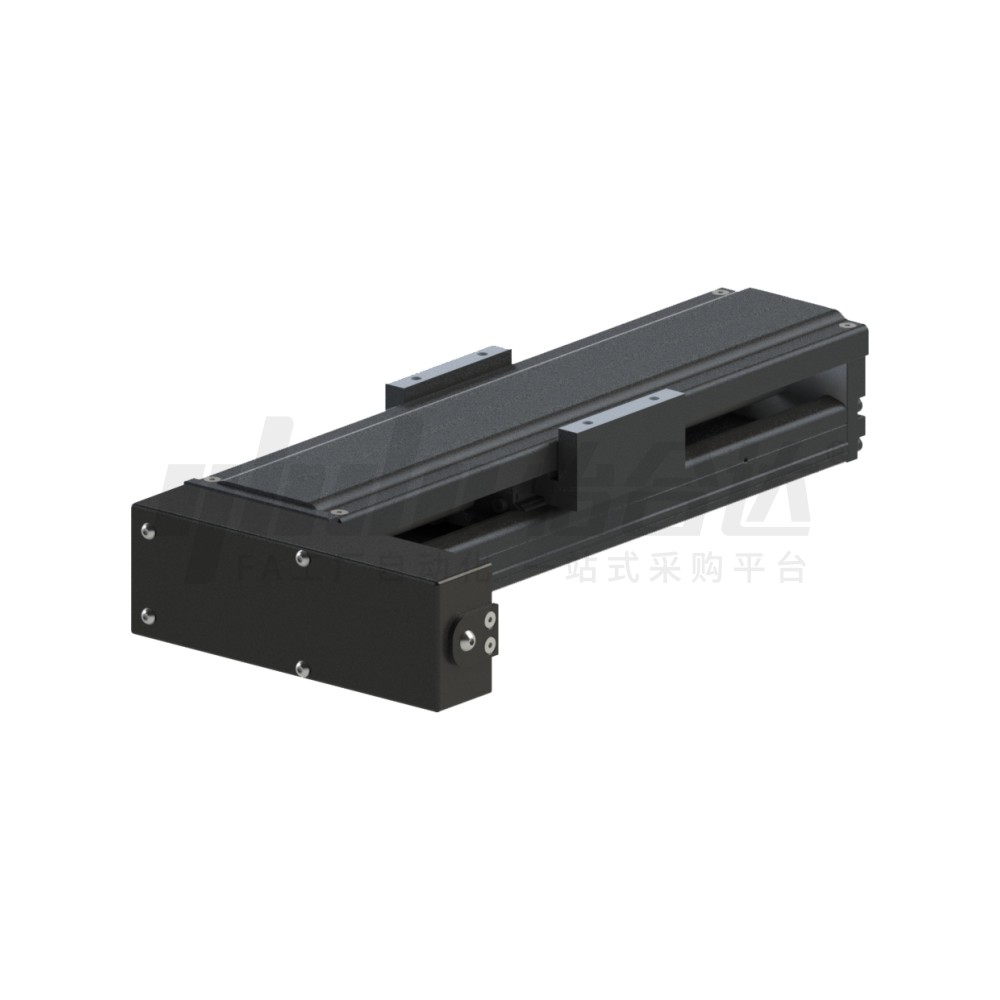

        经济型KK单轴驱动器  50系列 含铝护盖 伺服 步进马达型 导程2 黑色阳极氧化处理

        条件筛选：

        负载 标准型
        模组系列 50系列
        滑块长度 标准型
        滑块高度尺寸 26
        防尘盖 含铝护盖
        马达方向 马达侧装

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
              代码 类型 滚珠丝杠
            导程            		 滑座 底座 马达支座 护盖 丝杆
            配置
            材质 材质 硬度 材质 表面处理 材质 表面处理
              KK50BC 标准款 伺服/步进
            马达型            		 2  合金钢 铬钼
            合金            		 58~62HRC 铝合金 黑色
            阳极氧化            		 A6063 黑色
            阳极氧化            		 台湾
            E-KK50BC 经济款 国产



            产品不包含马达。

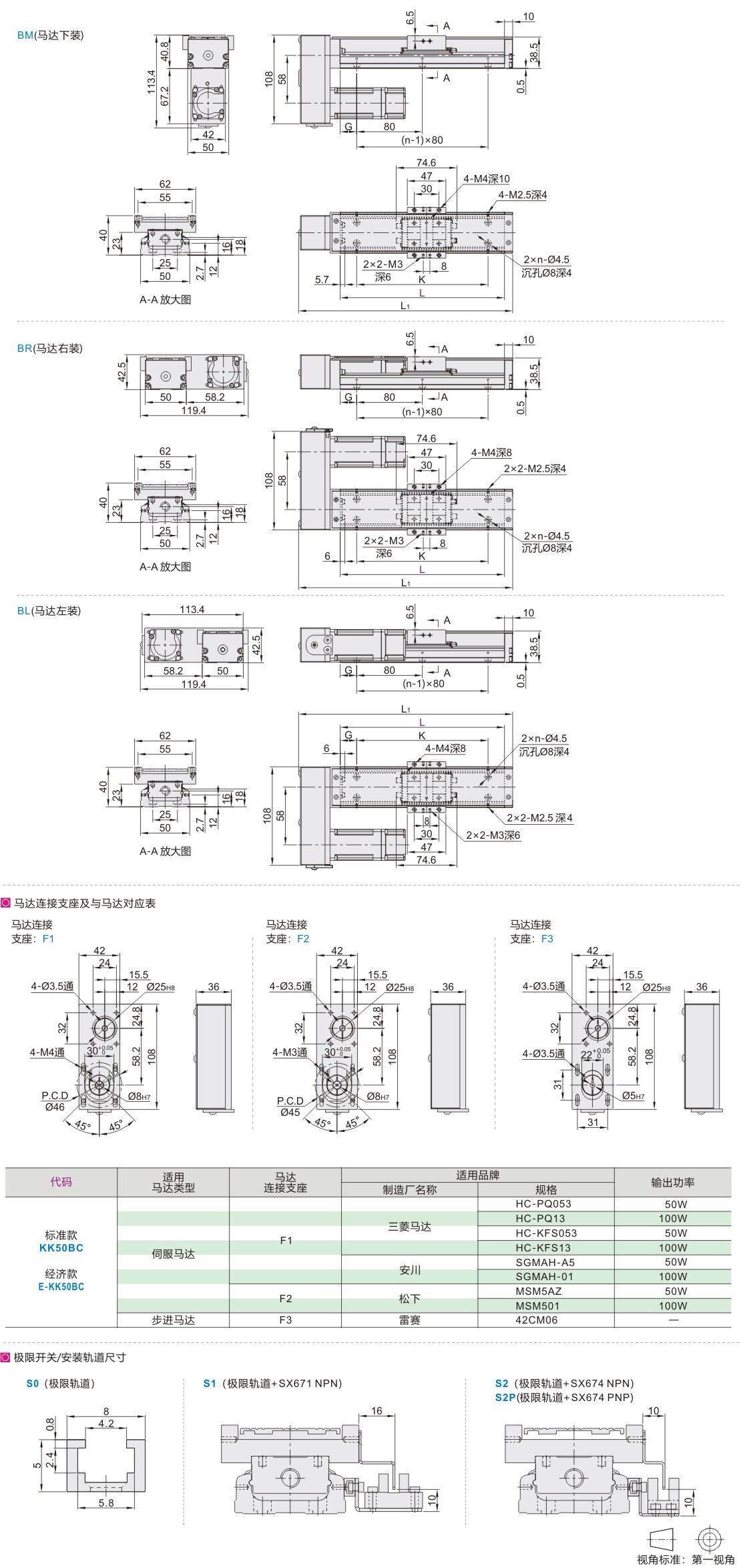

            参数图
            型号 轨道长度
            L            		 滑座数量 精度等级 马达
            安装方式            		 马达连接
            支座选择            		 极限开关/安装轨道
            选择            		 滚珠丝杠 工作台长度
            L1            		 G n K 最大行程 重量(kg)
            代码 规格 轴径 导程 单滑座 双滑座 单滑座 双滑座
            标准款
            KK50BC

            经济款
            E-KK50BC            		 802 150※ 1(单滑座)
            2(双滑座)            		 C(一般级)
            P(精密级)            		 BM(马达下装)
            BR(马达右装)
            BL(马达左装)            		 F1
            F2
            F3            		 不标识：(无)
            S0
            (只有极限轨道)
            S1
            (极限轨道+SX671 NPN)
            S2
            (极限轨道+SX674 NPN)
            S2P
            (极限轨道+SX674 PNP)            		 8  2  210.7  35 2 80  70  一 0.9  一
            200 260.7  20 3 160  120  55  1.1  1.3
            250 310.7  45 3 170  105  1.3  1.5
            300 360.7  30 4 240  220  155  1.5  1.7

            带※号轨道长度不适用双滑座。



            精度等级

            代码 轨道长度
            L            		 反覆定位精度 定位精度 行走平行度    最大启动扭力(N-cm)
            一般级 精密级 一般级 精密级 一般级 精密级 一般级 精密级
            标准款
            KK50BC
            经济款
            E-KK50BC            		 150  ±0.01 ±0.003 一 0.020  一 0.010  2  4
            200
            250
            300



            容许负载

            代码 精度
            等级            		 基本额定负载(N)
            滚珠丝杠 直线导轨
            C(动) Co(静) C(动) Co(静)
            标准款            经济款
            KK50BC        E-KK50BC            		 一般级 1813 2910 8007  12916
            精密级 2136 3489



            容许静力矩

            代码 精度
            等级            		 容许静力矩
            直线导轨
            俯仰MP(N-m) 偏摆MY(N-m) 滚动MR(N-m)
            单滑座 双滑座 单滑座 双滑座 单滑座 双滑座
            标准款         经济款
            KK50BC     E-KK50BC            		 一般级 116  278  116  278  222  444
            精密级
