      型号：

      型号筛选

      未生成型号，还有 11 项未选择

      代码

      参数选型

      性价比

      马达安装方式

      种类筛选

      KK单轴驱动器
      KK单轴驱动器
      标准型KK单轴驱动器
      标准型KK单轴驱动器

      产品选型

      规格

      轨道长度（非行程）L

      滑座数量

      精度等级

      马达安装方式

      马达连接支座选择

      极限开关安装轨道选择

      查看大图

      图片仅供参考，请以已选的规格为准

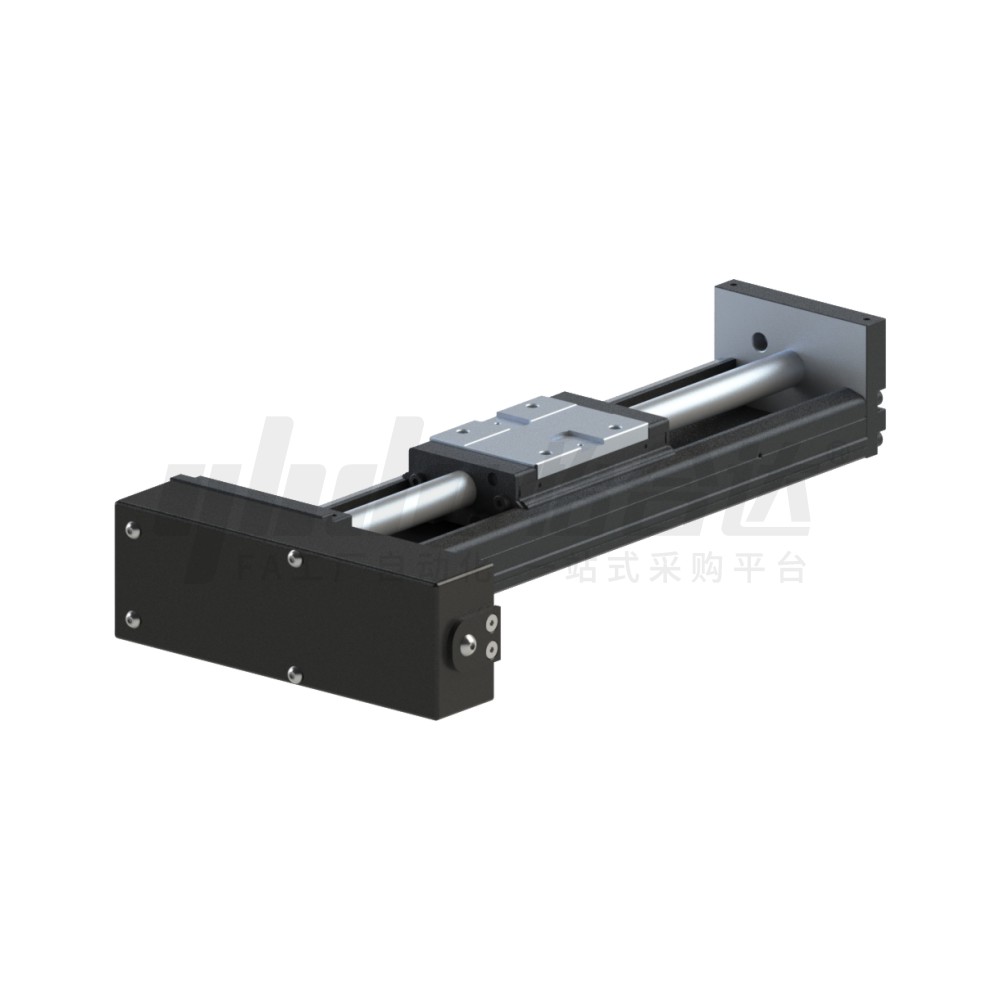

        KK模组 KK86 滚珠丝杆传动 无护盖 黑色 导程10/20 马达折向

        条件筛选：

        负载 标准型
        模组系列 86系列
        滑块长度 标准型
        滑块高度尺寸 46
        防尘盖 无护盖
        马达方向 马达侧装

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
              代码 类型 滚珠丝杠
            导程            		 滑座 底座 马达支座 丝杆
            配置
            材质 材质 硬度 材质 表面处理
              KK86B 标准款 伺服马达型 10、20 合金钢 铬钼合金 58-62HRC 铝合金 黑色阳极氧化 台湾
            E-KK86B 经济款 国产



            产品不包含马达。





            参数图
            型号 轨道长度
            L            		 滑座数量 精度等级 马达
            安装方式            		 马达连接
            支座选择            		 极限开关/安装轨道
            选择            		 滚珠丝杠 工作台长度
            L1            		 H n m 最大行程 重量(kg)
            代码 规格 轴径 导程 单滑座 双滑座 单滑座 双滑座
            标准款
            KK86B

            经济款
            E-KK86B            		 1510 340  1(单滑座)
            2(双滑座)            		 C(一般级)
            P(精密级)            		 BM(马达下装)
            BR(马达右装)
            BL(马达左装)            		 F0
            F1            		 不标识：(无)
            S0
            (只有极限轨道)
            S1
            (极限轨道+SX671 NPN)
            S2
            (极限轨道+SX674 NPN)
            S2P
            (极限轨道+SX674 PNP)            		 15 10 423.2 70 3 2 210 100 5.6 6.4
            1520 20
            1510 440
            		 10 523.2 20 4 3 310 200 6.8 7.6
            1520 20
            1510 540 10 623.2 70 5 410 300 7.9 8.7
            1520 20
            1510 640  10 723.2 20 6 4 510 400 9.1 9.9
            1520 20
            1510 740  10 823.2 70 7 610 500 10.3 11.1
            1520 20
            1510 940  10 1023.2 9 5 810 700 11.5 12.3
            1520 20



            精度等级

            代码 轨道长度
            L            		 反覆定位精度 定位精度 行走平行度 最大启动扭力(N-cm)
            一般级 精密级 一般级 精密级 一般级 精密级 一般级 精密级
            标准款
            KK86B

            经济款
            E-KK86B            		 340 ±0.01 ±0.003 一 0.025 一 0.015 10 15
            440
            540
            640
            740 0.030 0.020 17
            940 0.040 0.030 25



            容许负载

            代码 导程 精度
            等级            		 基本额定负载(N)
            滚珠丝杠 直线导轨
            C(动) Co(静) C(动) Co(静)
            标准款
            KK86B
            经济款
            E-KK86B            		 10 一般级 3377 5625 31458 50764
            精密级 3744 6243
            20 一般级 2107 3234
            精密级 2410 3743



            容许静力矩

            代码 精度
            等级            		 容许静力矩
            直线导轨
            俯仰MP(N-m) 偏摆MY(N-m) 滚动MR(N-m)
            单滑座 双滑座 单滑座 双滑座 单滑座 双滑座
            标准款          经济款
            KK86B        E-KK86B            		 一般级 622 3050 622 3050 1507 3014
            精密级
