        KK模组 KK86 滚珠丝杆传动 带钢带护盖 黑色 导程10/20 马达折向

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        模组系列 86系列
        滑块长度 标准型
        滑块高度尺寸 46
        防尘盖 含钢带护盖
        马达安装方式 马达侧装
        种类筛选 标准型KK单轴驱动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 滚珠丝杠
            导轨            		 滑座 底座 马达支座
            		 护盖
            材质 材质 滚珠槽硬度 材质 表面处理 材质 表面处理
            KK86BS 伺服马达型 10、20 合金钢

            铬钼合金

            		 58~62HRC 铝合金 黑色阳极氧化 SUS316L 镜面



            产品不包含马达。

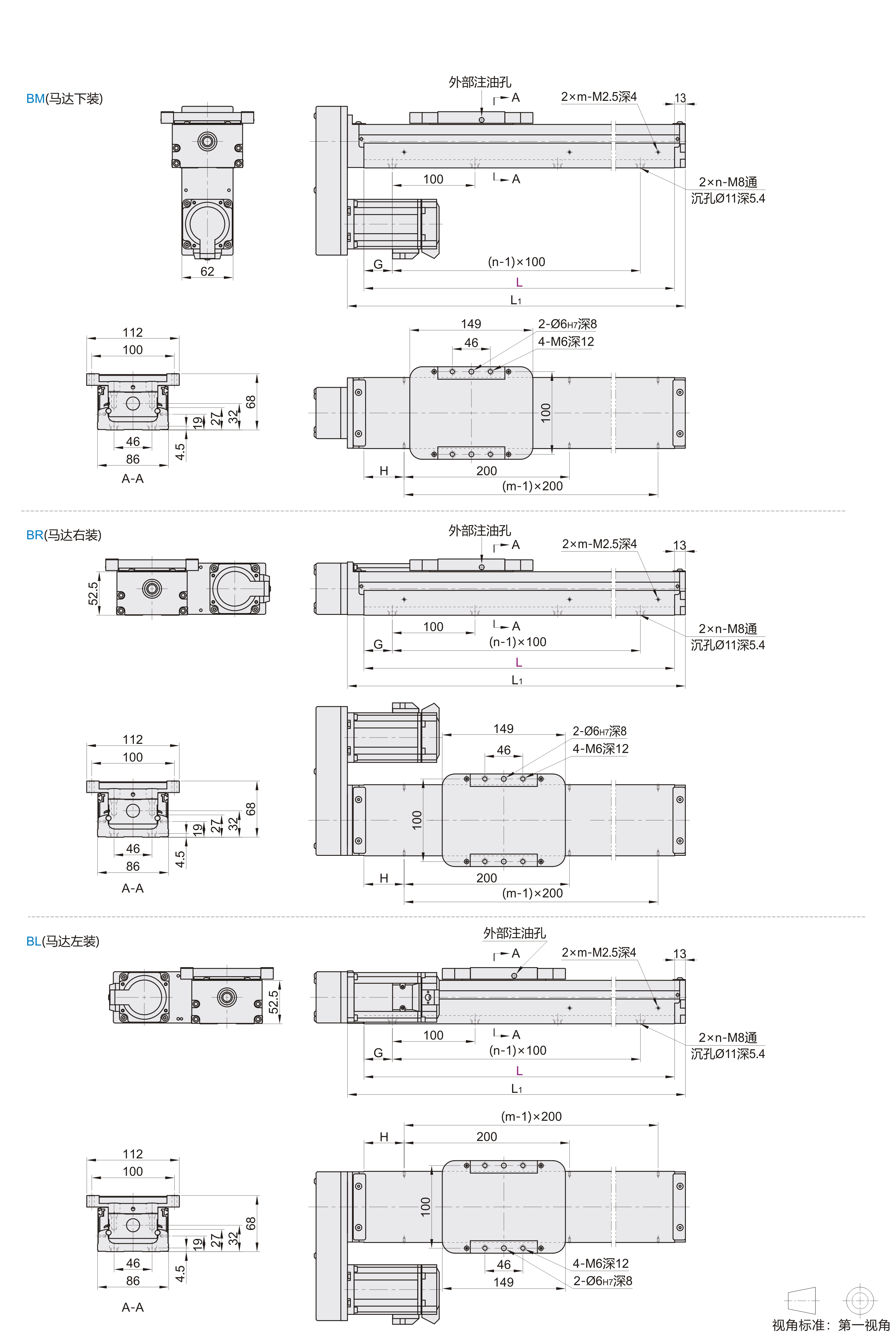

            参数图



              选型表

            型号
            		 轨道
            长度L
            		  滑座
                  选择
            		 精度
                 等级
            		 马达
                 安装方式
            		 马达连接
            支座选择
            		   极限开关/安装轨道选择
            		 工作台
            长度L1
            		 G
            		 H
            		   n
            		 m
            		 最大
            行程
            		 重量
            (kg)
            代码 轴径导程
            KK86BS 1510
            1520            		 340  1
            (单滑座)            		 C(一般级)
            P(精密级)            		 BM(马达下装)
            BR(马达右装)
            BL(马达左装)            		 F0
            F1            		 不标识：(无)
            S0(只有极限轨道)
            S2(极限轨道+674 NPN)
            S2P(极限轨道+674 PNP)            		 373  70  70   3  2  210  6.7
            390  423  45  95       4  260  7.3
            440  473  70  20  3  310  7.7
            490  523  45  45       5  360  8.3
            540  573  70  70  410  9.2
            590  623  45  95  6  460  9.8
            640  673  70  20  4  510  10.3
            690  723  45  45    7  560  10.6
            740  773  70  70  610  11.6
            790  823  45  95    8  660  12.2
            940  873  70  70    9  5  810  13.3
            990  923  45  95   10  860  13.9

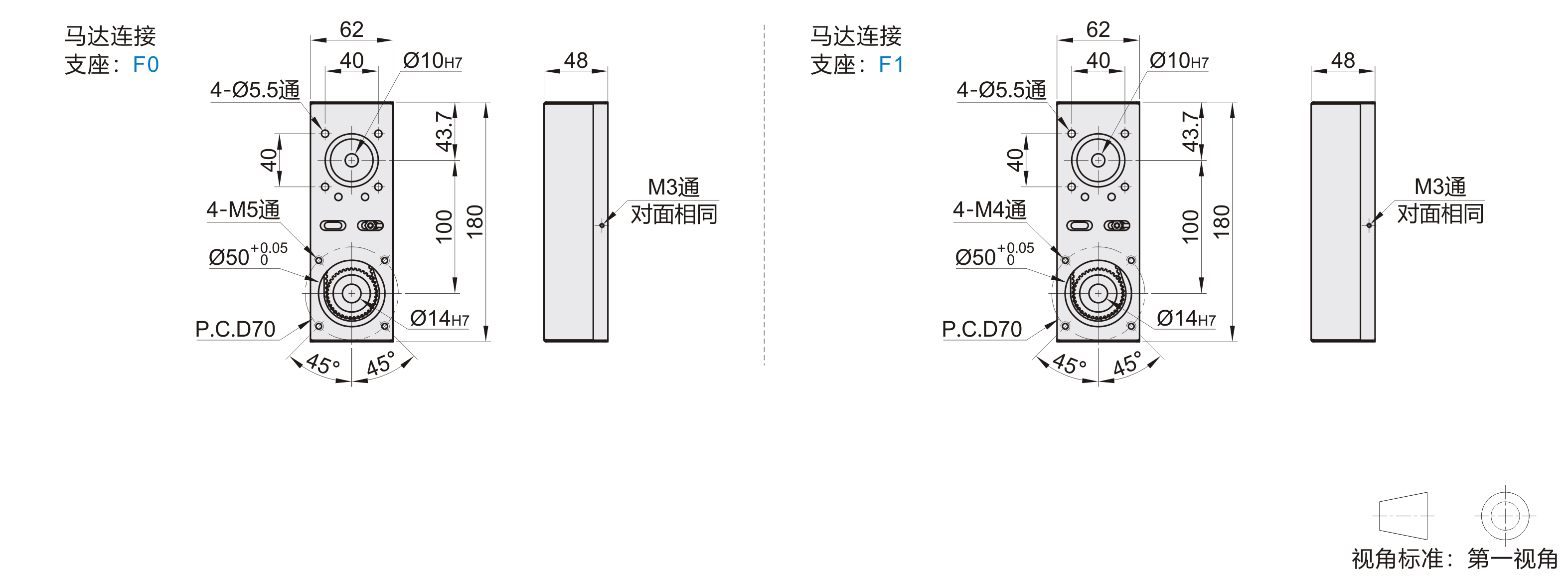

            马达连接支座及与马达对应表





            代码 适用马达类型 马达连接
            支座            		 适用品牌(注1) 输出功率
            KK86BS
            		 伺服马达型
            		 F0
            		 三菱
            		 200W/400W
            F1
            		 松下
            		 200W(注2)/400W



            注1：其他品牌尺寸与三菱或松下一致，即可通用。
             注2：使用松下200W马达，轴径为11时，需备注。

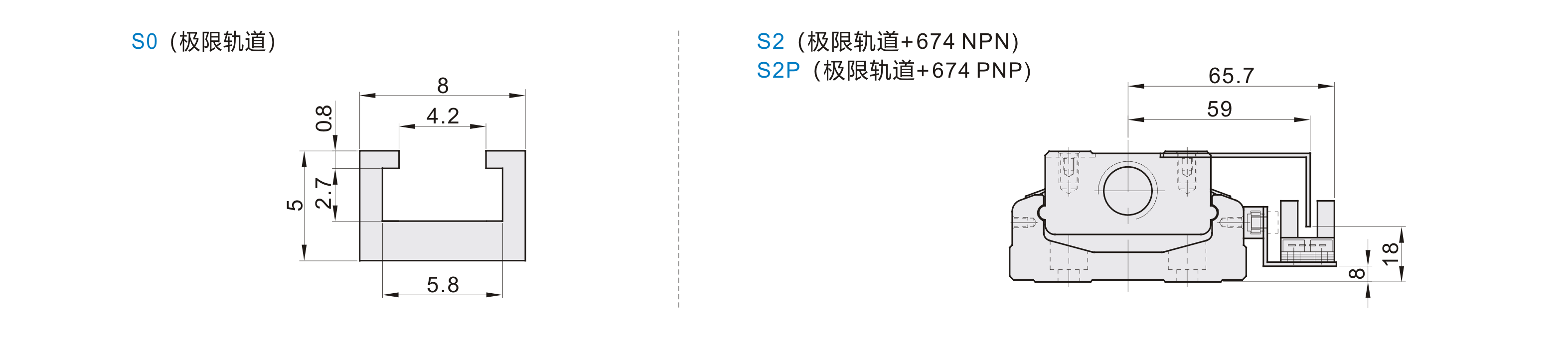

            极限开关/安装轨道尺寸表





            代码 极限开关/安装轨道 a b c d
            KK86BS SP(极限轨道+674 NPN） 59 65.7 8 18
            S2P(极限轨道+674 PNP）



            精度等级

            代码
            		 轨道长度
            L            		 重复定位精度
            		 定位精度
            		 行走平行度
            		 最大启动扭力(N-cm)
            一般级 精密级 一般级 精密级 一般级 精密级 一般级 精密级
            KK86BS 340 ±0.01 ±0.003 — 0.020  — 0.015
            		 10 15
            390
            440
            490
            540
            590
            640 0.020
            690
            740 0.025  0.030  17
            790
            940 25
            990

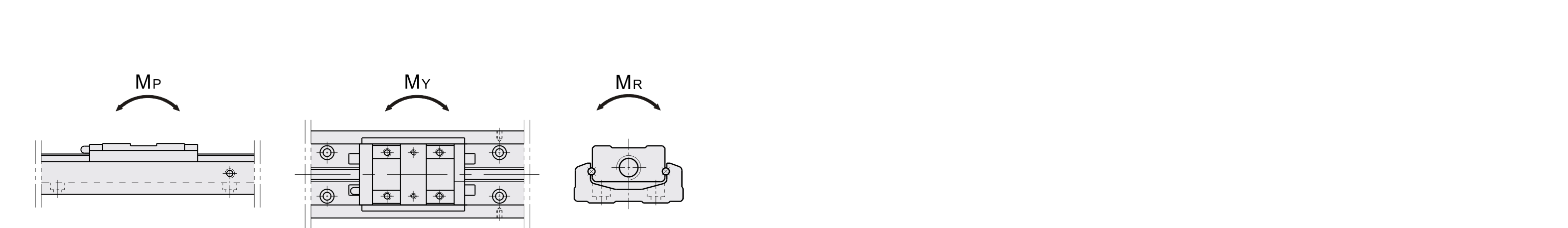

            容许静力矩

            代码
            		 精度
            等级
            		 容许静力矩
            直线导轨
            俯仰MP( N-m) 偏摆MY( N-m) 滚动MR( N-m)
            单滑座 单滑座 单滑座
            KK86BS
            		 一般级 622 622 1507
            精密级





            容许负载

            代码
            		 导程
            		 精度等级
            		 最大负载(kg)
            竖直使用 水平使用
            KK86BS 10 一般级 25 80
            精密级 30
            20 一般级 13 40
            精密级 15
