        KK模组 KK60 滚珠丝杆传动 带钣金护盖 黑色 导程5/10 马达直连

        品牌名称：

        怡合达

        条件筛选：

        性价比 经济型
        模组系列 60系列
        滑块长度 标准型
        滑块高度尺寸 33
        防尘盖 含钣金护盖
        马达安装方式 马达直连
        种类筛选 标准型KK单轴驱动器

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 滚珠丝杠
            导轨            		 滑座 底座 马达支座
            		 护盖
            材质 材质 滚珠槽硬度 材质 表面处理 材质 表面处理
            KK60AD 伺服/步进马达型 5、10 合金钢

            铬钼合金

            		 58~62HRC 铝合金 黑色阳极氧化 A6063 黑色阳极氧化



            产品不包含马达。

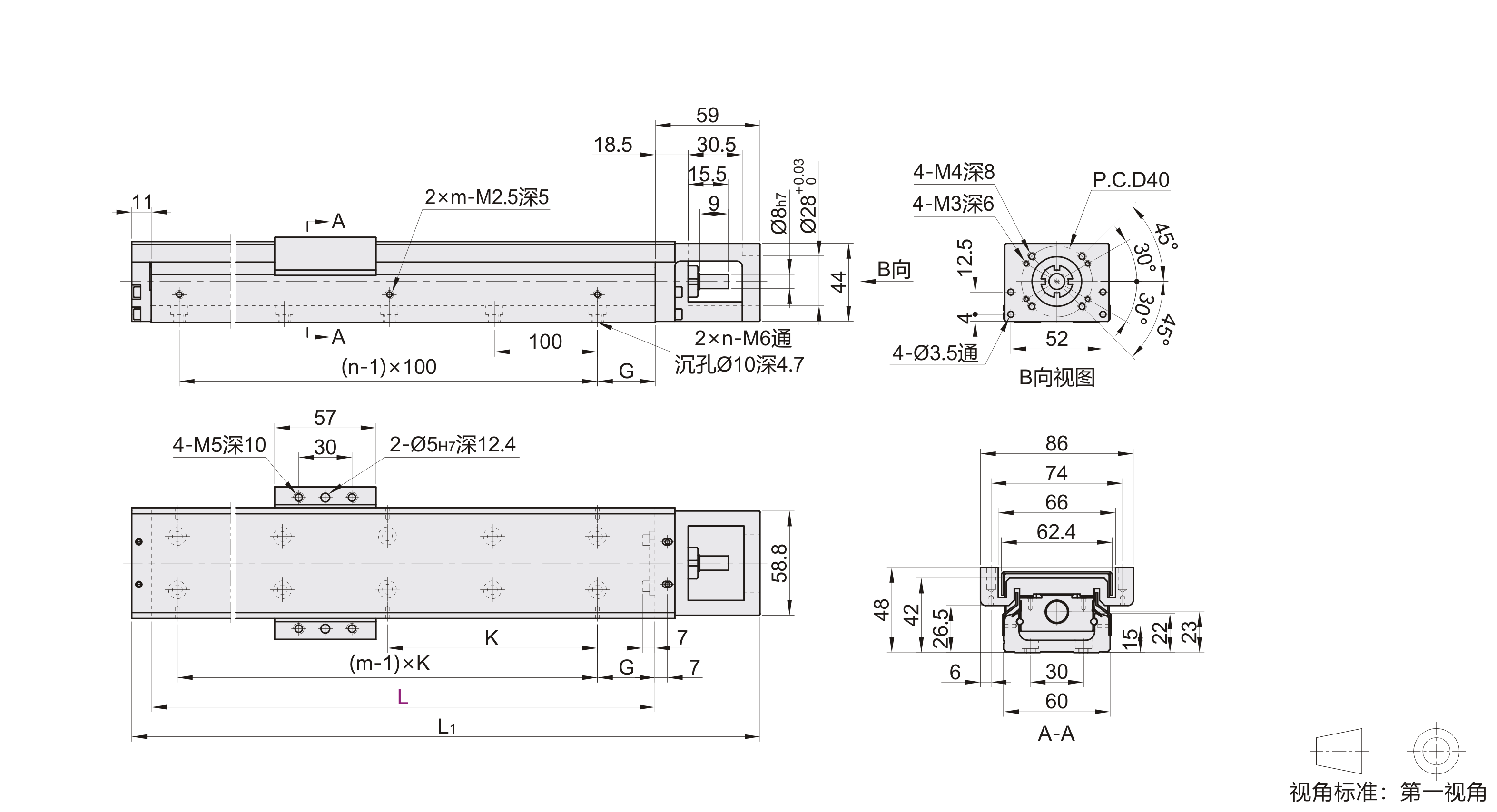

            参数图



            选型表

            型号 轨道
            长度L            		 滑座
            选择            		 精度
            等级            		 马达连接
            支座选择            		 极限开关/安装轨道选择 工作台
            长度L1            		 G n K m 最大行程 重量(kg)
            代码 轴径导程 单滑座 双滑座 单滑座 双滑座
            KK60AD 1205
            1210            		 150* 1(单滑座)
            2(双滑座)            		 C (一般级)
            P(精密级)            		 F1
            F2
            F3
            F4
            F6
            F6
            F7            		    不标识：(无)
               S0(只有极限轨道)
               S2(极限轨道+674 NPN)
               S2P(极限轨道+674 PNP)            		 220 25 2 100 2 60 — 1.5 —
            200* 270 50 110 1.8
            250* 320 25 3 200 160 2.1
            300 370 50 210 135 2.4 2.7
            350 420 25 4 100 4 260 185 2.7 3
            400 470 50 310 235 3 3.3
            450 520 25 5 200 3 360 285 3.3 3.6
            500 570 50 410 335 3.6 3.9
            550 620 25 6 100 6 460 385 3.9 4.3
            600 670 50 510 435 4.2 4.6
            650 720 25 7 100 7 560 485 4.5 4.9
            700 770 50 610 535 4.8 5.2





            带*号轨道长度不适用双滑座。

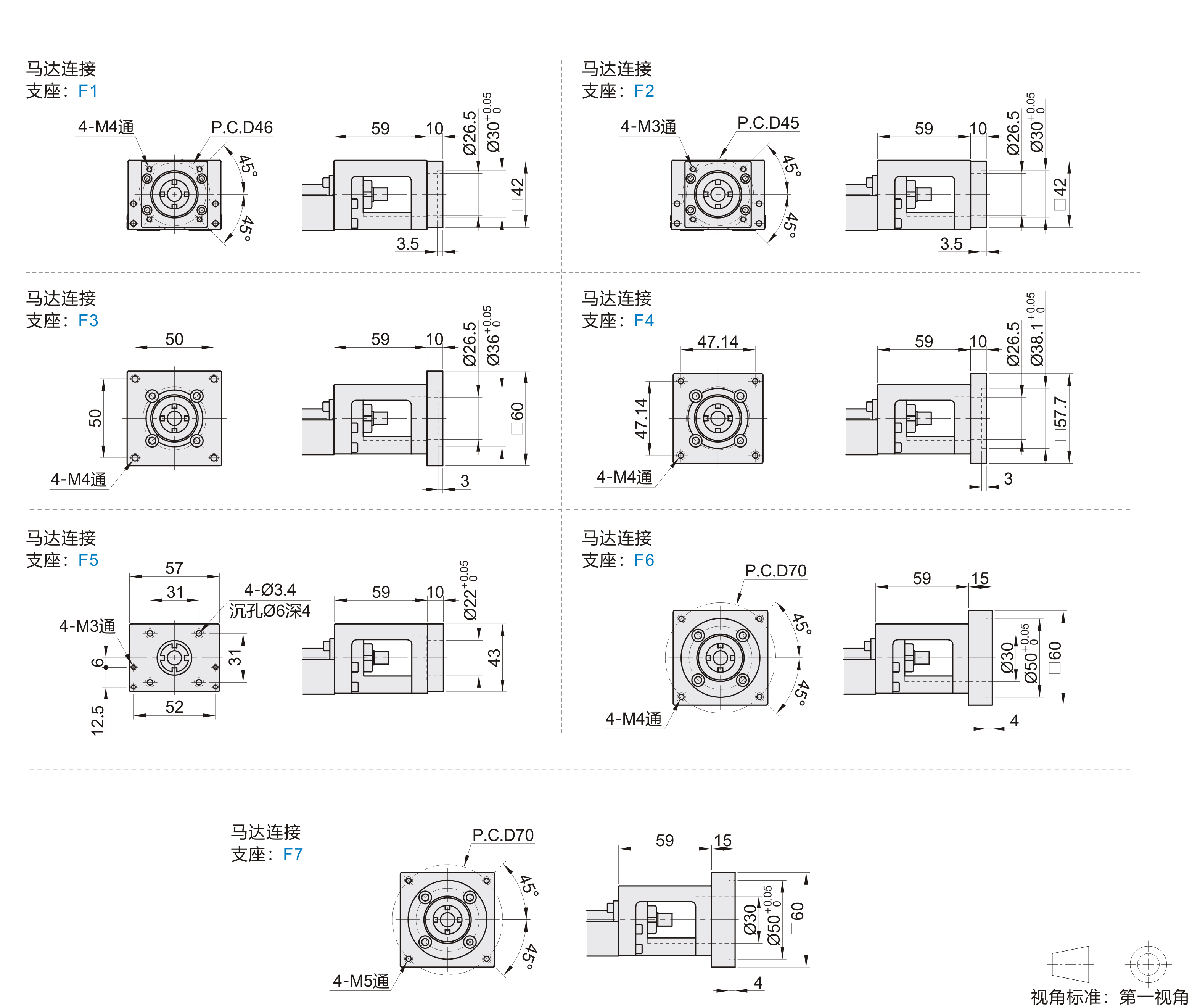

            马达连接支座及与马达对应表







            代码 适用马达类型 马达连接
            支座            		 适用品牌(注1) 输出功率
            KK60AD 伺服马达型 F1 三菱 100W
            F2 松下 100W
            步进马达型 F3 雷赛60CM22 —
            F4 雷赛57CM23
            F5 雷赛42CM06



            代码 适用马达类型 马达连接
            支座            		 适用品牌(注1) 输出功率
            KK60AD 伺服马达型 F6 松下 200W
            400W (注2)
            F7 三菱 200W
            400W (注2)



            注1：其他品牌尺寸与三菱或松下一致，即可通用。
            注2：使用400W伺服电机请控制好电机输出扭矩，不可过大，防止断轴。

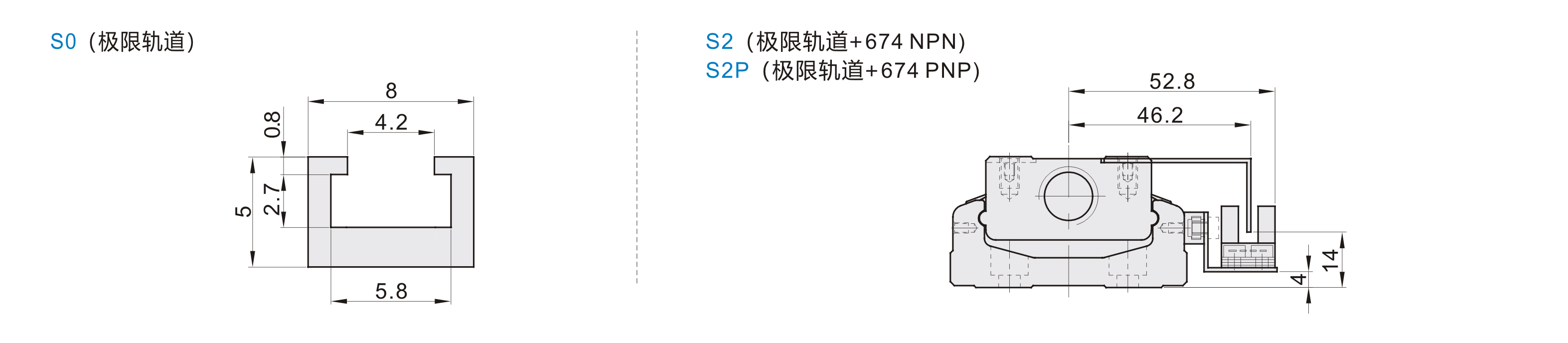

            极限开关/安装轨道尺寸表





            代码 极限开关/安装轨道 a b c d
            KK60AD S2(极限轨道+674 NPN） 46.2 52.8 4 14
            S2P(极限轨道+674 PNP）



            精度等级

            代码
            		 轨道
            长度L            		 重复定位精度
            		 定位精度
            		 行走平行度
            		 最大启动扭力(N·cm)
            一般级 精密级 一般级 精密级 一般级 精密级 一般级 精密级
            KK60AD 150 ±0.01 ±0.003 — 0.020  — 0.010  7  15
            200
            250
            300
            350
            400
            450
            500
            550 0.025  0.015
            600
            650
            700





            容许静力矩

            代码
            		 精度
            等级
            		 容许静力矩
            直线导轨
            俯仰MP( N-m)
            		 偏摆MY( N-m)
            		 滚动MR( N-m)
            单滑座 双滑座 单滑座 双滑座 单滑座 双滑座
            KK60AD
            		 一般级 152 760 152  760 419  838
            精密级



            容许负载

            代码
            		 导程
            		 精度等级
            		 最大负载(kg)
            竖直使用
            		 水平使用
            单滑座 双滑座
            KK60AD 5  一般级 10  50  75
            精密级 12
            10 一般级 5 30 45
            精密级 6
