图片仅供参考，请以已选的规格为准
KK模组 KK60 滚珠丝杆传动 带钢带护盖 黑色 导程5/10 马达折向
品牌名称：
怡合达
条件筛选：
性价比 经济型
模组系列 60系列
滑块长度 标准型
滑块高度尺寸 33
防尘盖 含钢带护盖
马达安装方式 马达侧装
种类筛选 标准型KK单轴驱动器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 滚珠丝杠 导轨 |
滑座 | 底座 | 马达支座 |
护盖 |
|||
| 材质 | 材质 | 滚珠槽硬度 | 材质 | 表面处理 | 材质 | 表面处理 | |||
| KK60BS | 伺服/步进马达型 | 5、10 | 合金钢 |
铬钼合金 |
58~62HRC | 铝合金 | 黑色阳极氧化 | SUS316L | 镜面 |
产品不包含马达。

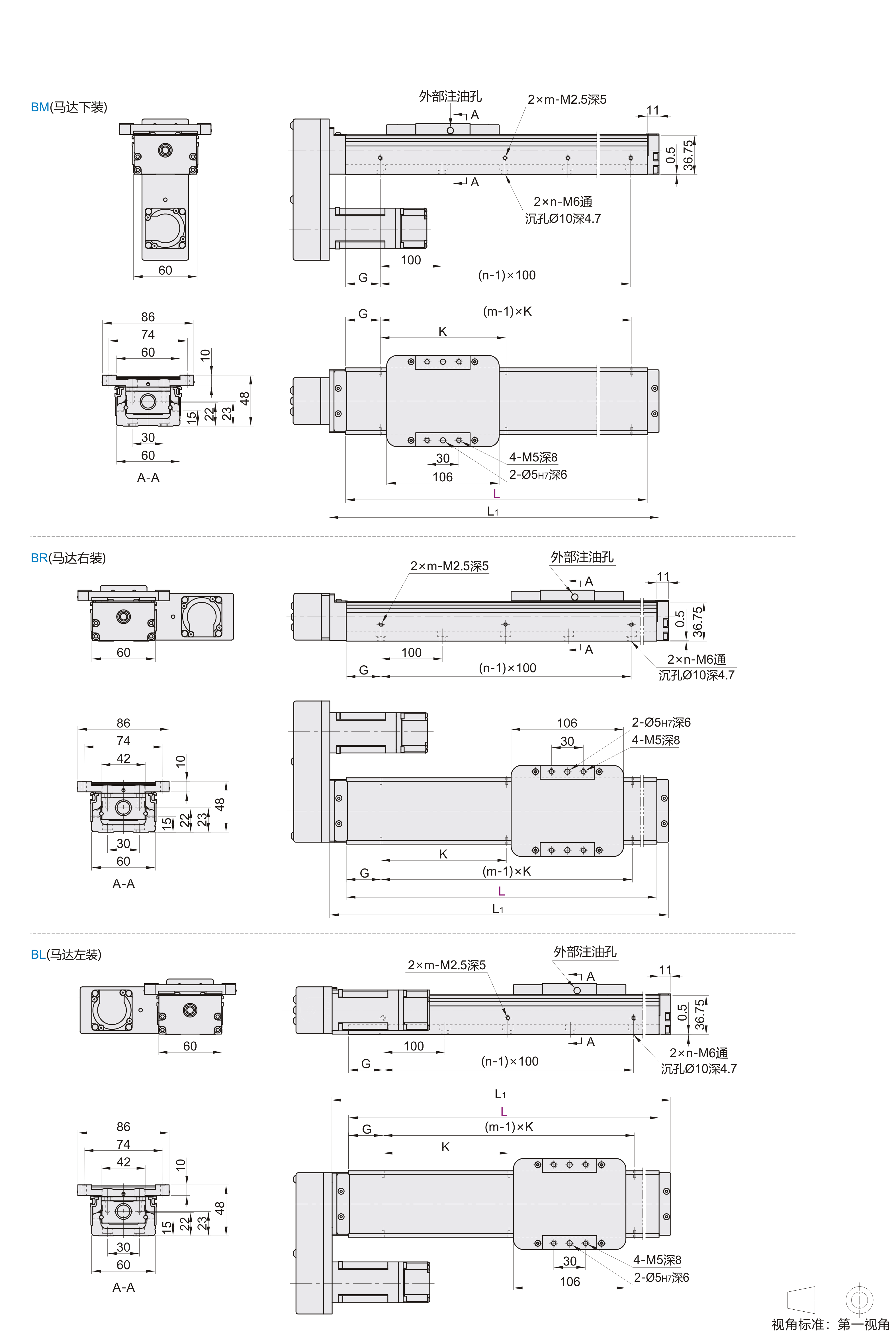

参数图
选型表

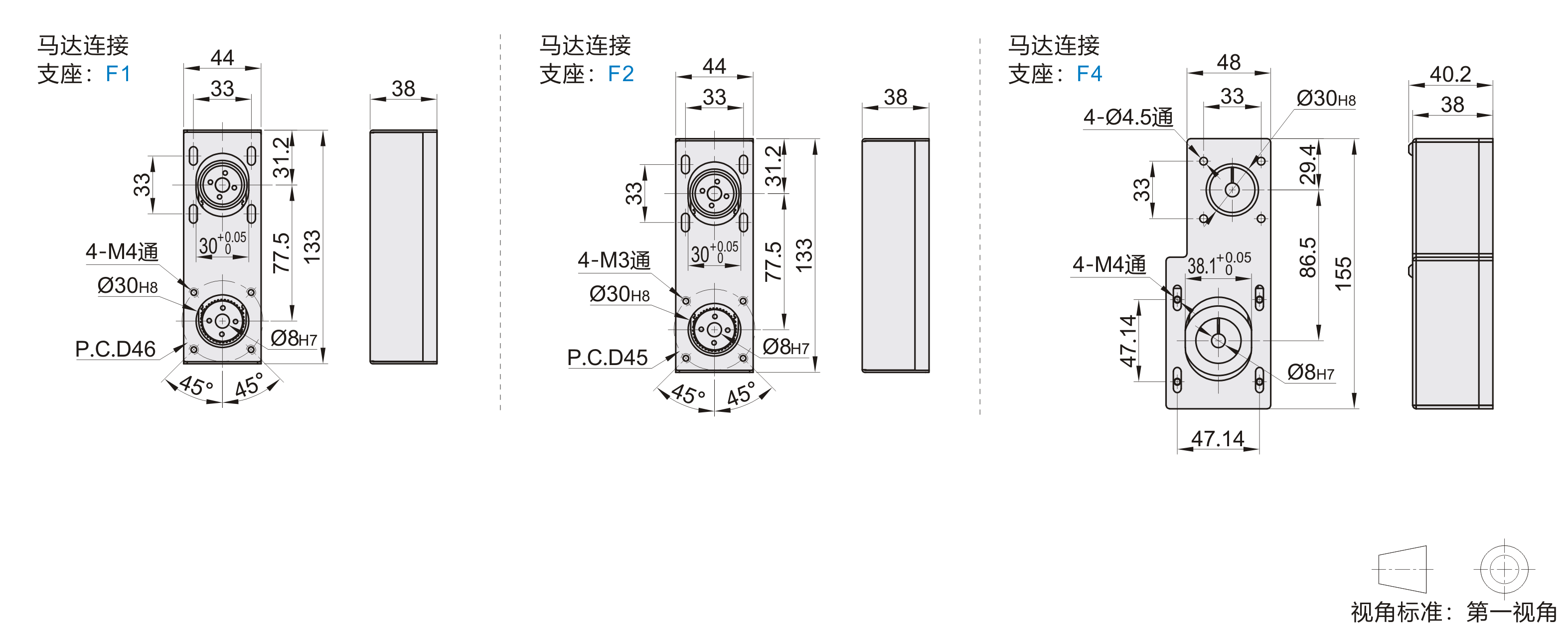

马达连接支座及与马达对应表
| 代码 | 适用马达类型 | 马达连接支座 | 适用品牌(注1) | 输出功率 |
| KK60BS | 伺服马达型 | F1 | 三菱 | 100 |
| F2 | 松下 | |||
| 步进马达型 | F4 | 雷赛57CM23 | — |
注1：其他品牌尺寸与三菱或松下一致，即可通用。

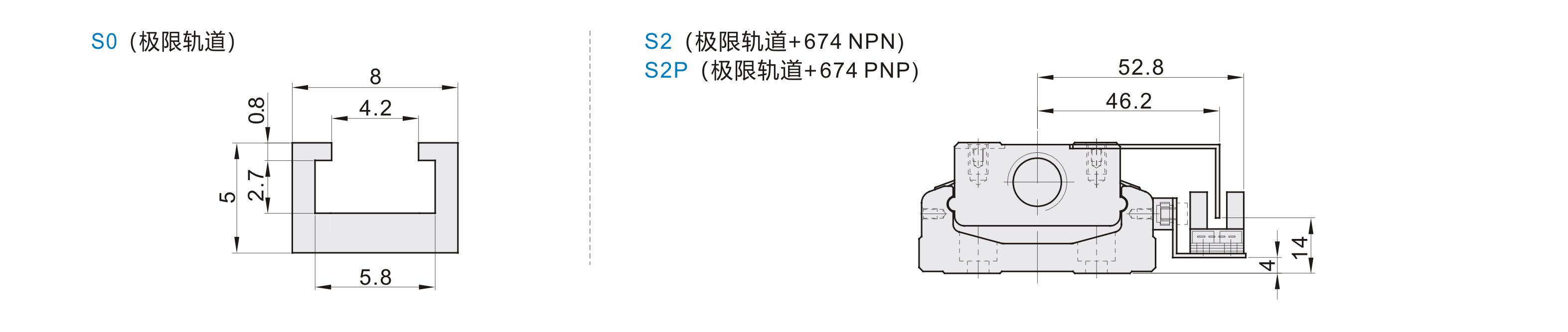

极限开关/安装轨道尺寸表
| 代码 | 极限开关/安装轨道 | a | b | c | d |
| KK60BS | S2(极限轨道+674 NPN） | 46.2 | 52.8 | 4 | 14 |
| S2P(极限轨道+674 PNP） |
容许负载
| 代码 |
导程 |
精度等级 |
最大负载(kg) |
|
| 竖直使用 | 水平使用 | |||
| KK60BS | 5 | 一般级 | 10 | 50 |
| 精密级 | 12 | |||
| 10 | 一般级 | 5 | 30 | |
| 精密级 | 6 | |||
容许静力矩
| 代码 |
精度 等级 |
容许静力矩 |
||
| 直线导轨 |
||||
| 俯仰MP( N-m) | 偏摆MY( N-m) | 滚动MR( N-m) | ||
| 单滑座 | 单滑座 | 单滑座 | ||
| KK60BS |
一般级 | 152 | 152 | 419 |
| 精密级 | ||||
精度等级
| 代码 |
轨道 长度L |
重复定位精度 |
定位精度 |
行走平行度 |
最大启动扭力(N·cm) |
||||
| 一般级 | 精密级 | 一般级 | 精密级 | 一般级 | 精密级 | 一般级 | 精密级 | ||
| KK60BS | 150 | ±0.01 | ±0.003 | — | 0.020 | — | 0.010 | 7 | 15 |
| 200 | |||||||||
| 250 | |||||||||
| 300 | |||||||||
| 350 | |||||||||
| 400 | |||||||||
| 450 | |||||||||
| 500 | |||||||||
| 550 | 0.025 | 0.015 | |||||||
| 600 | |||||||||
| 650 | |||||||||
| 700 | |||||||||
-
